Instrukcja instalacji WC0601-E

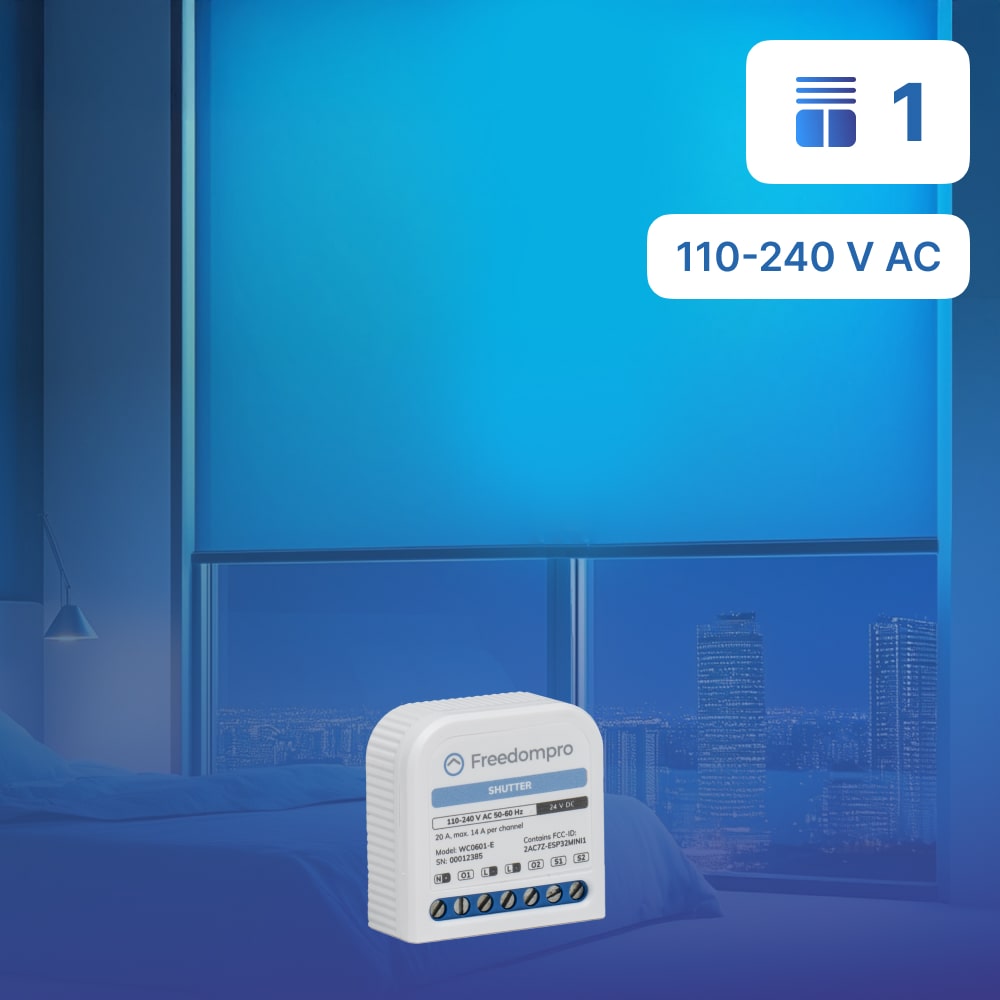

Moduł inteligentnego przełącznika WiFi do 1 rolety WC0601-E
WC0601-E to ultrakompaktowy moduł WiFi do sterowania 1 roletą elektryczną lub silnikiem rolkowym za pomocą aplikacji, poleceń głosowych lub fizycznych. Można go zainstalować bezpośrednio w puszce podtynkowej (502/503) lub w skrzynce rolety, bez inwazyjnych modyfikacji.
Zgodny z Matter, Apple HomeKit, Google Home, Alexa, Home Assistant i innymi inteligentnymi platformami. Umożliwia zdalne sterowanie, automatyzację, zarządzanie z tradycyjnych przycisków, monitorowanie zużycia i samokalibrację wyłącznika krańcowego.
Cechy techniczne
| Model | WC0601-E |
| Wymiary | Wymiary: 18 x 42,3 x 41,5 mm |
| Instalacja | Skrzynka wbudowana 502/503 lub skrzynka roletowa |
| Dieta | 110–240 V prądu przemiennego ±10%, 50–60 Hz |
| Wchłanianie | < 1,2 W |
| Maksymalny prąd | 14A |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Certyfikaty | Materia, CE, HomeKit, Google, Alexa, Asystent domowy, SmartThings |
| Monitorowanie zużycia | Tak, w czasie rzeczywistym |
| Inteligentne funkcje | Samokalibracja, scenariusze, automatyzacje, polecenia głosowe, zdalne sterowanie |
| Temperatura pracy | od -5°C do +45°C |
Jak zainstalować
- Wyłącz prąd.
- Włóż moduł WC0601-E do skrzynki 502/503 za sterownikiem lub do samej skrzynki.

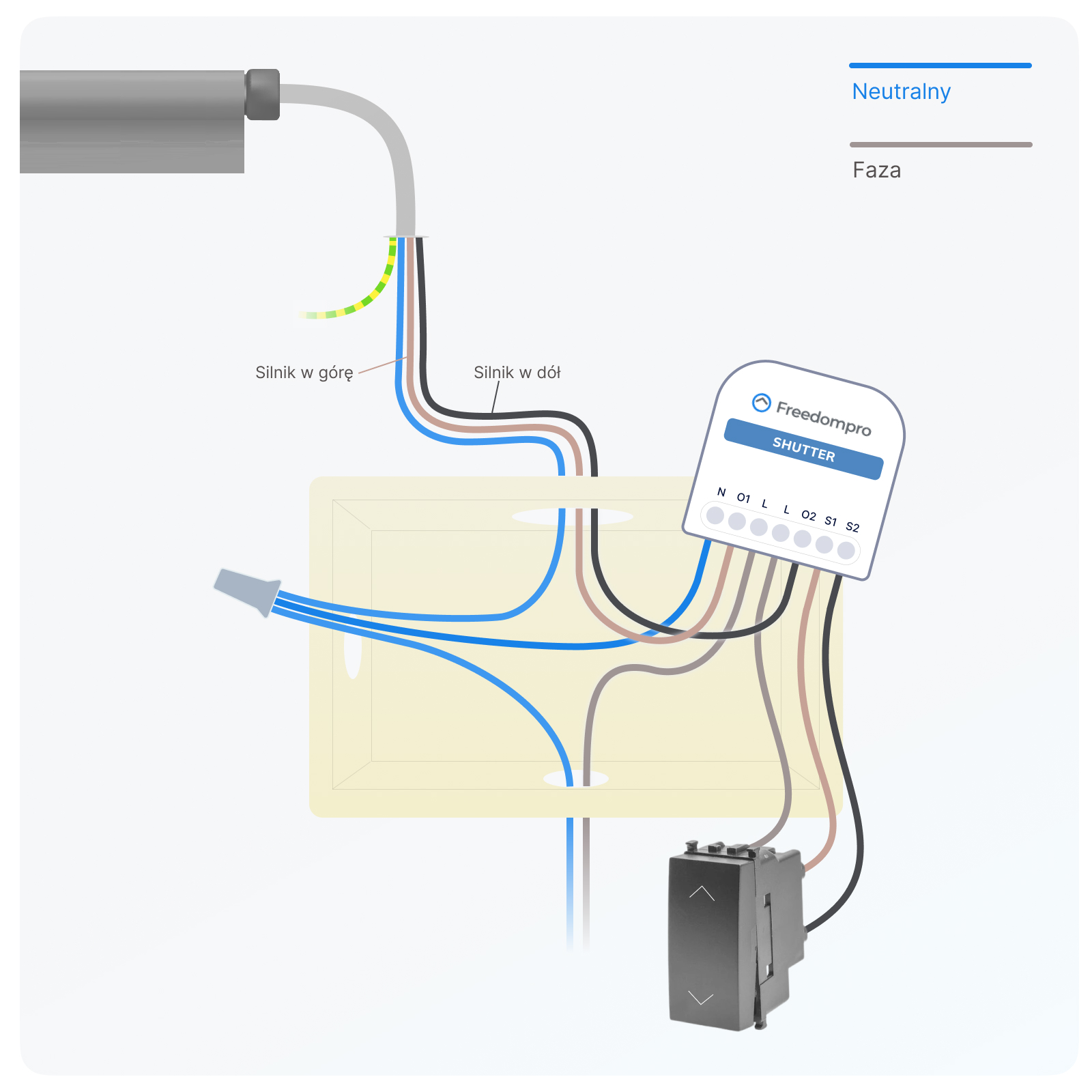

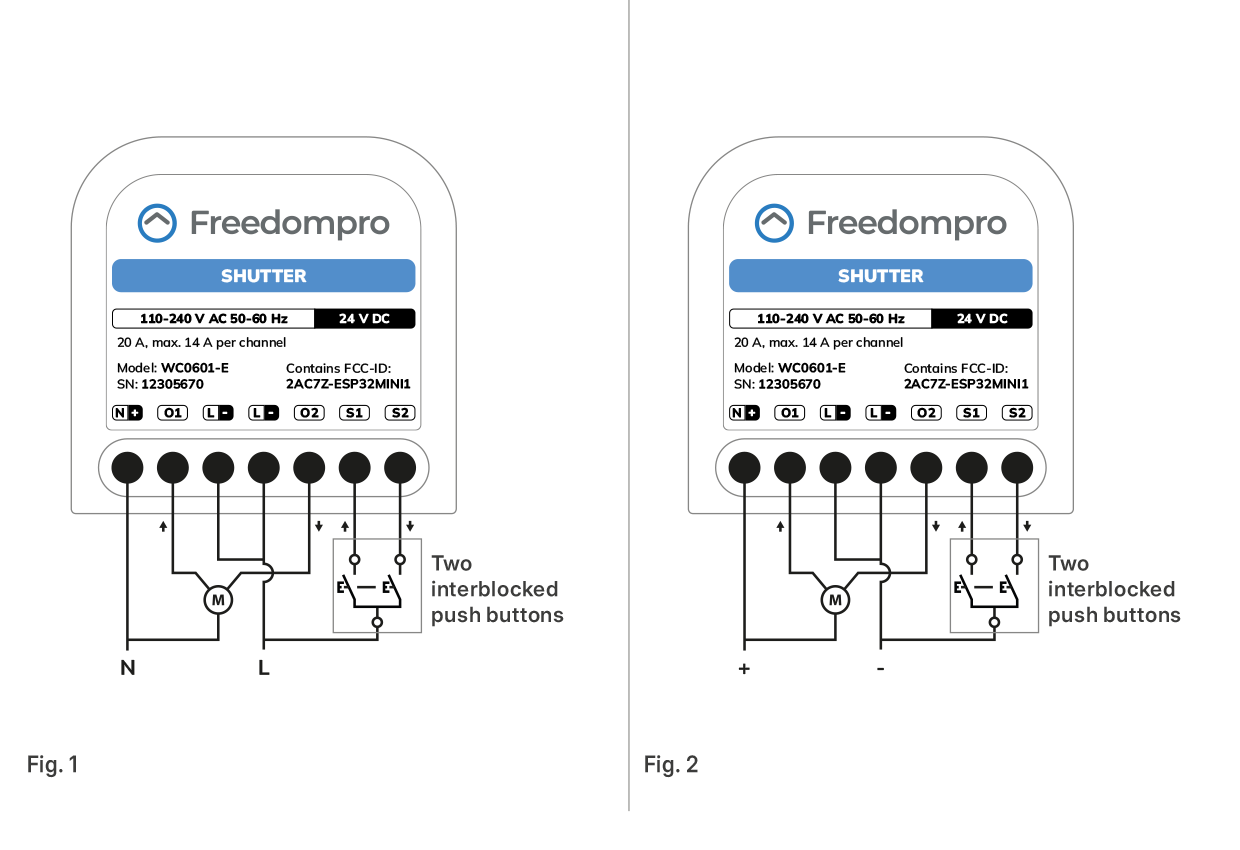

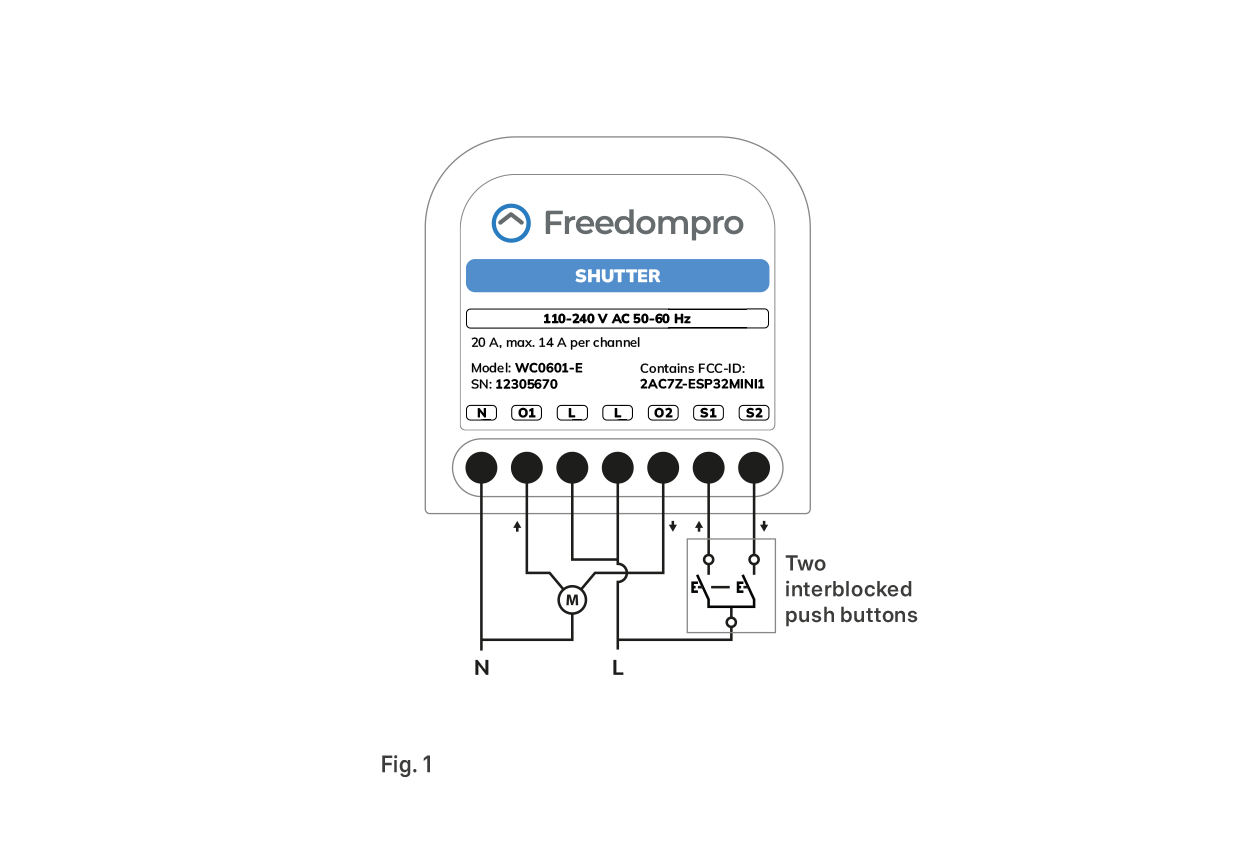

- Podłącz silnik rolety do zacisków wyjściowych góra/dół (O1/O2) zgodnie ze schematem.
- Podłącz przyciski/przełączniki góra/dół do wejść S1/S2.
- Podłącz przewód fazowy (F) i przewód neutralny (N) do modułu.
- Podłącz ponownie zasilanie i sprawdź, czy dioda LED stanu świeci.
- Skonfiguruj moduł za pomocą aplikacji Freedompro, postępując zgodnie z instrukcjami (na dole).
Uwagi:
Moduł jest kompatybilny z silnikami 3-żyłowymi (góra, dół i zasilanie).
Aby zapewnić prawidłowe działanie, po instalacji i sparowaniu z aplikacją Freedompro, ważne jest, aby przed sparowaniem z innymi aplikacjami wykonać kalibrację i wybrać typ przycisku.
Wskazówka: Integracja tego komponentu z systemami silnikowymi (rolety, markizy itp.) podlega Dyrektywie Maszynowej 2006/42/WE i wymaga oznakowania CE, analizy ryzyka i zgodnej dokumentacji. Montaż musi być przeprowadzony przez personel kompetentny w zakresie bezpieczeństwa maszyn.
