Instrukcja instalacji SW0702-E

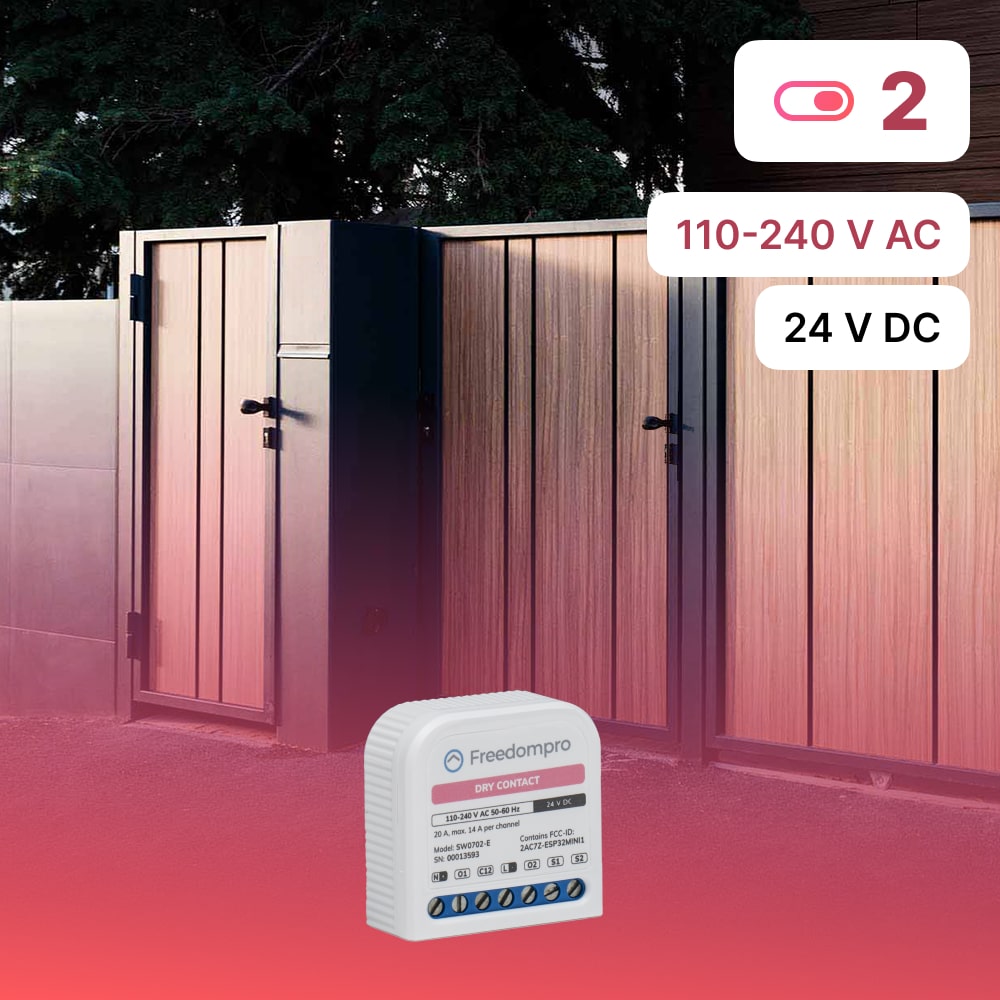

Inteligentny moduł przełącznika WiFi dla 2 styków bezpotencjałowych SW0702‑E
SW0702 ‑E to ultrakompaktowy moduł WiFi zaprojektowany do inteligentnego sterowania 2 czystymi kontaktami, takimi jak bramy, garaże, systemy alarmowe, pompy lub nawadnianie , za pomocą aplikacji, głosu lub przycisków fizycznych. Można go łatwo zainstalować w puszce podtynkowej, bez modyfikowania instalacji elektrycznej.
Ten model jest kompatybilny z: tradycyjnymi przełącznikami/przyciskami, Alexą, Google Home, Apple HomeKit i Home Assistant, i pozwala zarządzać domem, gdziekolwiek jesteś, nawet zdalnie. Kontrola jest zawsze dostępna, nawet offline, za pomocą fizycznych przycisków
Cechy techniczne
| Model | SW0702-E |
| Wymiary | Wymiary: 18 x 42,3 x 41,5 mm |
| Instalacja | Puszka podtynkowa 502/503 |
| Dieta | 110–240 V prądu przemiennego, 24 V prądu stałego lub 24 V +5% -15% prądu stałego |
| Wchłanianie | < 1,2 W |
| Maksymalny prąd | Maksymalnie 14A na kanał, łącznie 20A |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Certyfikaty | Materia, CE, HomeKit, Google, Alexa, Asystent domowy |
| Monitorowanie zużycia | Tak, w czasie rzeczywistym |
| Temperatura pracy | od -5°C do +45°C |
Jak zainstalować
- Najpierw wyłącz prąd.
- Umieść moduł SW0702‑E w skrzynce za przełącznikiem lub przyciskiem.

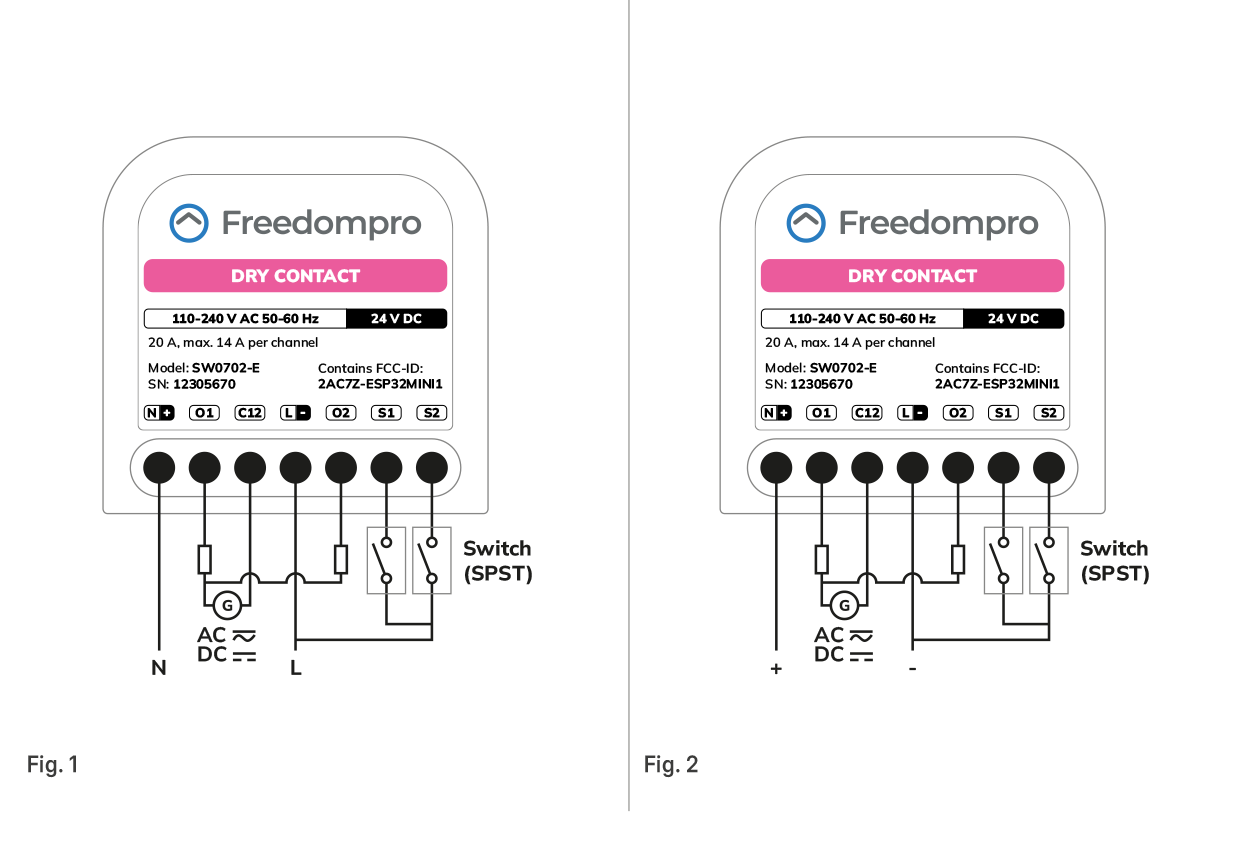

- Podłącz dwa obciążenia styków czystych: zaciski O1 i O2, ze wspólnym przewodem na C12, jak pokazano na załączonym schemacie.
- Podłącz przyciski/przełączniki do odpowiednich wejść S1/S2.
- Podłącz przewody zasilające (fazowy i neutralny lub (+/–) do modułu.
- Podłącz ponownie zasilanie i sprawdź, czy dioda LED stanu świeci.
- Skonfiguruj moduł za pomocą aplikacji Freedompro Home, postępując zgodnie z instrukcjami (na dole).
Uwagi:
Moduł należy podłączyć bezpośrednio do generatora impulsów, takiego jak silnik lub zamek, a także do przycisków fizycznych, jeśli takowe występują.
Zasilanie obciążenia podłączonego do styku bezpotencjałowego może być inne niż zasilanie modułu, ale musi być takie samo dla obu kanałów styku bezpotencjałowego.
Wskazówka: Jeśli nie masz doświadczenia w zakresie instalacji elektrycznych, zatrudnij wykwalifikowanego fachowca.
