Instrukcja instalacji LB0104-A

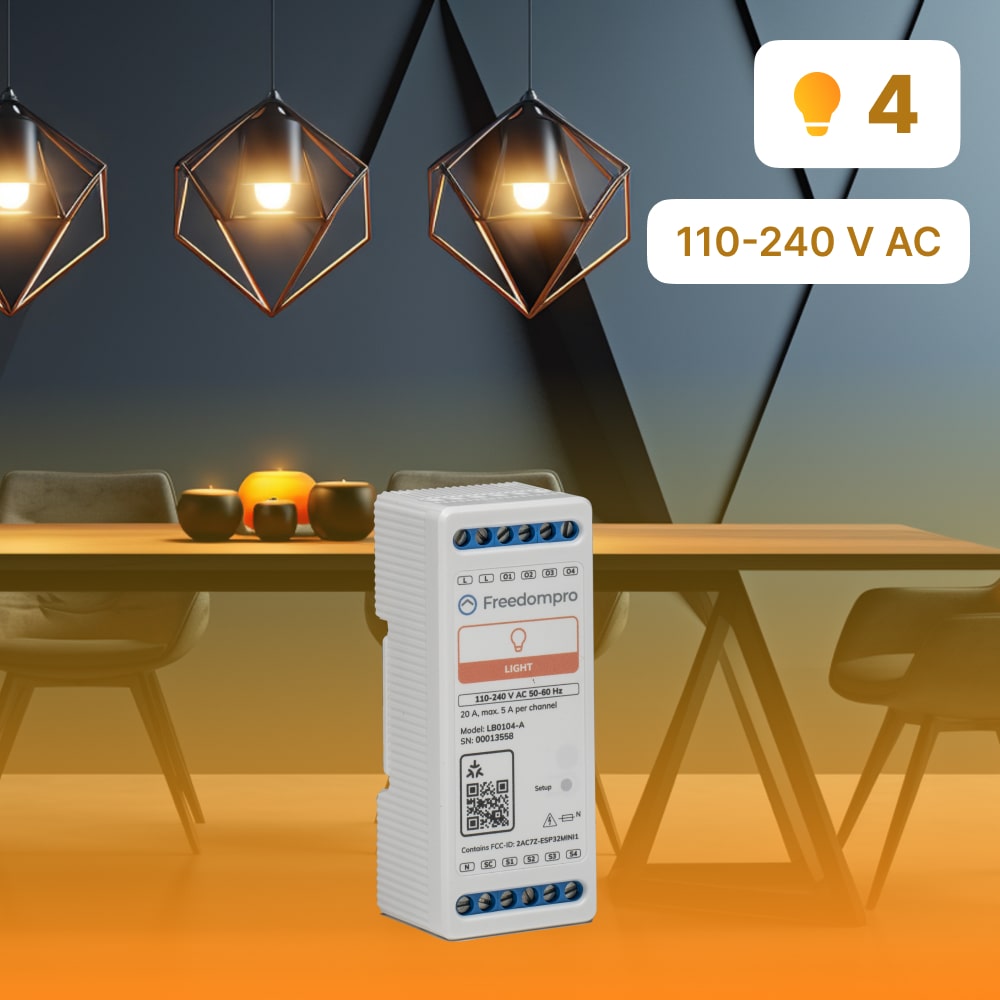

Moduł inteligentnego przełącznika WiFi na szynę DIN do 4 świateł LB0104-A
LB0104-A to moduł WiFi na szynę DIN, który umożliwia sterowanie maksymalnie 4 światłami (reflektorami, lampami sufitowymi, paskami LED itp.) za pomocą aplikacji, głosu lub przycisków fizycznych, gdziekolwiek jesteś. Kompatybilny ze wszystkimi tradycyjnymi przełącznikami, posiada certyfikat Matter i integruje się z Alexą, Google Home, Apple HomeKit, Home Assistant i innymi inteligentnymi platformami.
Zarządzaj i monitoruj zużycie światła w czasie rzeczywistym. Łatwa instalacja w skrzynce przyłączeniowej bez modyfikowania istniejącego systemu elektrycznego. Niezawodny nawet w trybie offline: jeśli Internet nie działa, możesz nadal używać fizycznych przycisków bez problemów.
Cechy techniczne
| Model | LB0104-A |
| Wymiary | Wymiary 33x36x90mm |
| Waga | 92 gramy |
| Instalacja | Szyna DIN (skrzynka przyłączeniowa) |
| Dieta | 110–240 V prądu przemiennego ±10%, 50–60 Hz |
| Wchłanianie | < 2,5 W |
| Maksymalny prąd | 20A (maks. 5A na kanał) |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Bluetooth | Tak |
| Certyfikaty | Materia, EC |
| Monitorowanie zużycia | Tak, w czasie rzeczywistym |
| Temperatura pracy | od -5°C do +45°C |
Jak zainstalować
- Odłącz zasilanie.
- Zainstaluj moduł LB0104-A na szynie DIN, wewnątrz puszki przyłączeniowej.

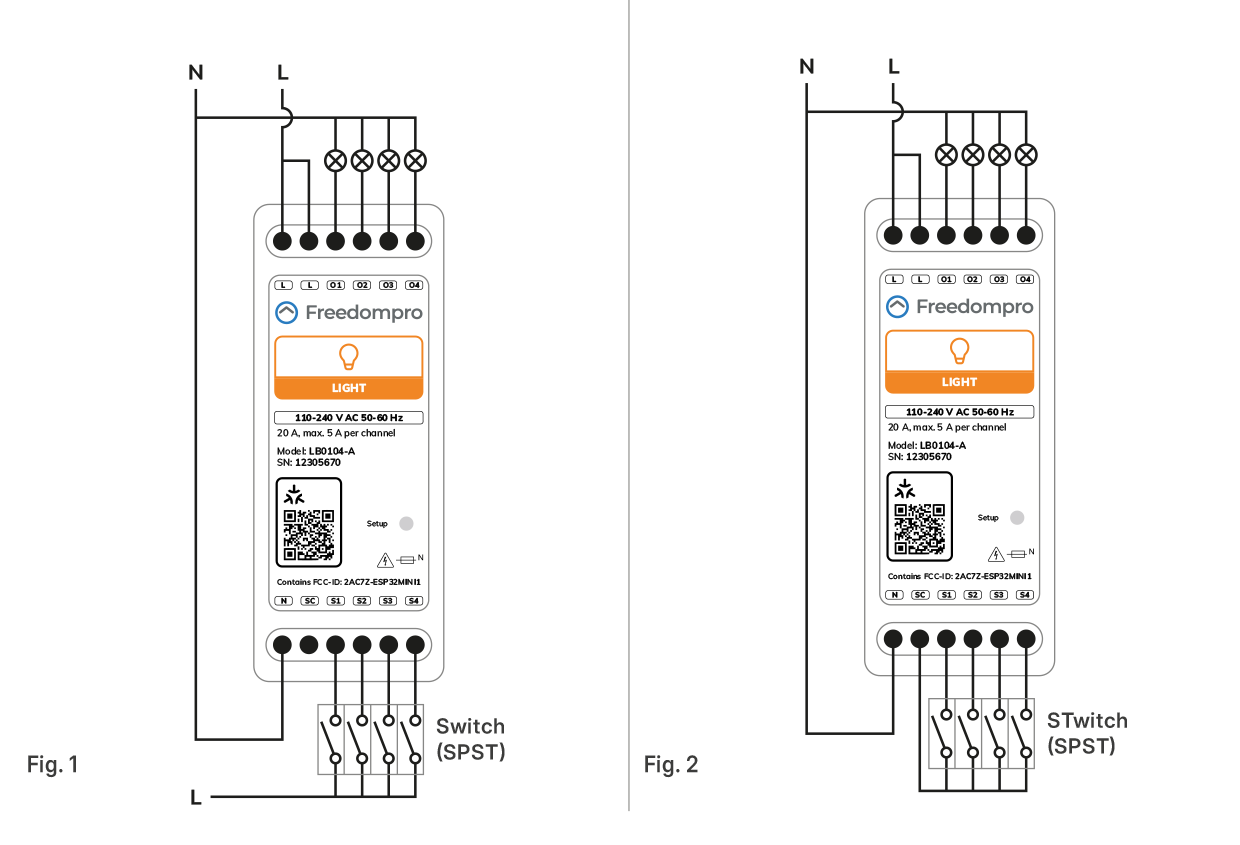

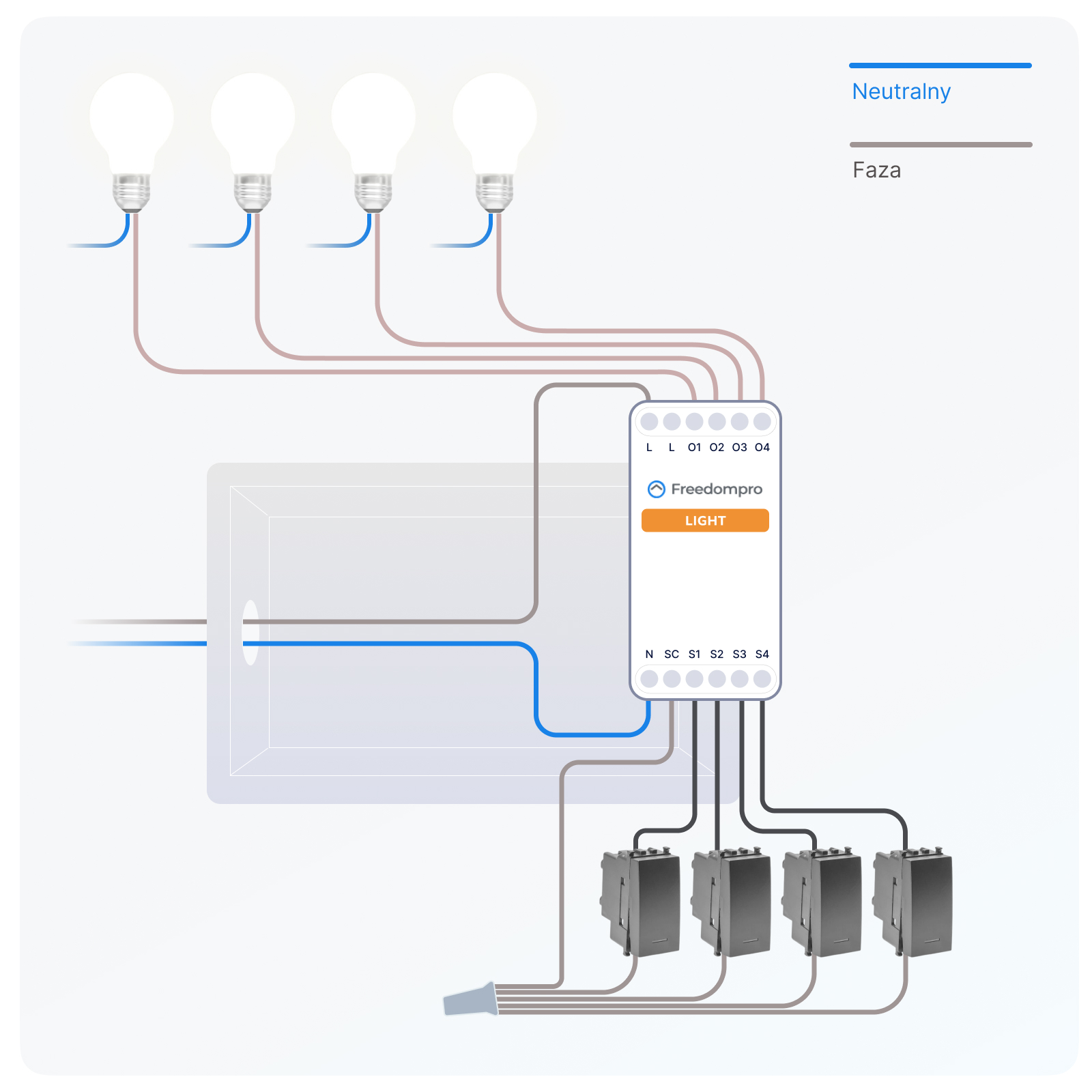

- Podłącz przewody 4 świateł (O1/O2/O3/O4) do zacisków wyjściowych, jak pokazano na załączonym schemacie.
Podłącz przyciski/przełączniki do odpowiednich wejść S1/S2/S3/S4.
- Podłącz przewód fazowy (F) i przewód neutralny (N) do modułu.
- Podłącz ponownie zasilanie i sprawdź, czy dioda LED stanu świeci.
- Skonfiguruj moduł za pomocą aplikacji Freedompro, postępując zgodnie z instrukcjami (na dole).
Uwagi:
Złącze powrotu przycisku można podłączyć do zacisku fazy F lub do zacisku wspólnego SC.
