WC0601-E Guida all'installazione

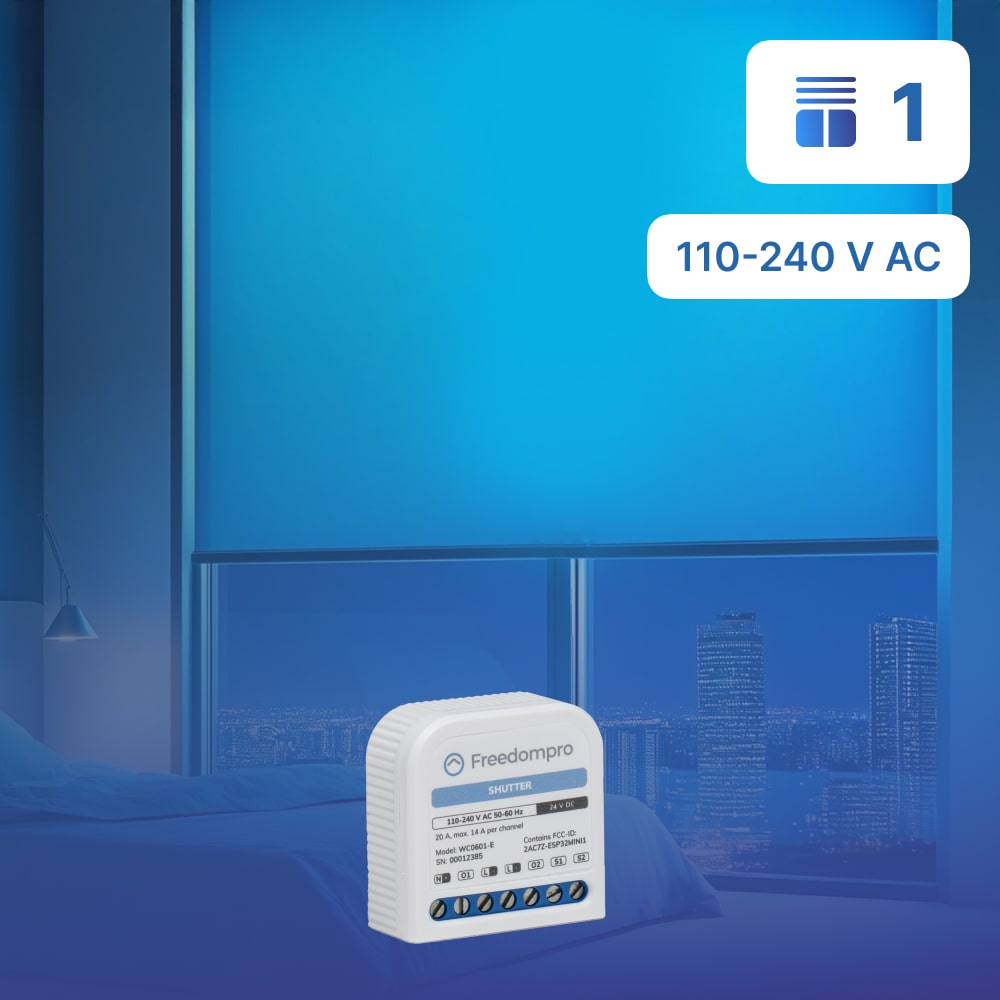

Modulo Smart Interruttore WiFi per 1 Tapparella WC0601-E
WC0601-E è il modulo WiFi ultra compatto per controllare 1 tapparella elettrica o motore avvolgibile con app, voce o comandi fisici. Si installa direttamente in scatola da incasso (502/503) o nel cassonetto della tapparella, senza modifiche invasive.
Compatibile con Matter, Apple HomeKit, Google Home, Alexa, Home Assistant e altre piattaforme smart. Permette controllo remoto, automazioni, gestione da pulsanti tradizionali, monitoraggio consumi e autocalibrazione del finecorsa.
Caratteristiche Tecniche
| Modello | WC0601-E |
| Dimensioni | 18 x 42.3 x 41.5 mm |
| Installazione | Scatola incasso 502/503 o cassonetto tapparella |
| Alimentazione | 110–240V AC ±10%, 50–60Hz |
| Assorbimento | < 1.2 W |
| Corrente massima | 14A |
| Wi-Fi | IEEE 802.11 b/g/n (2.4GHz) |
| Certificazioni | Matter, CE, HomeKit, Google, Alexa, Home Assistant, SmartThings |
| Monitoraggio consumi | Sì, in tempo reale |
| Funzioni smart | Autocalibrazione, scenari, automazioni, comandi vocali, controllo remoto |
| Temperatura operativa | da -5°C a +45°C |
Come si installa
- Scollega la corrente elettrica.
- Inserisci il modulo WC0601-E nella scatola 502/503 dietro il comando oppure nel cassonetto.

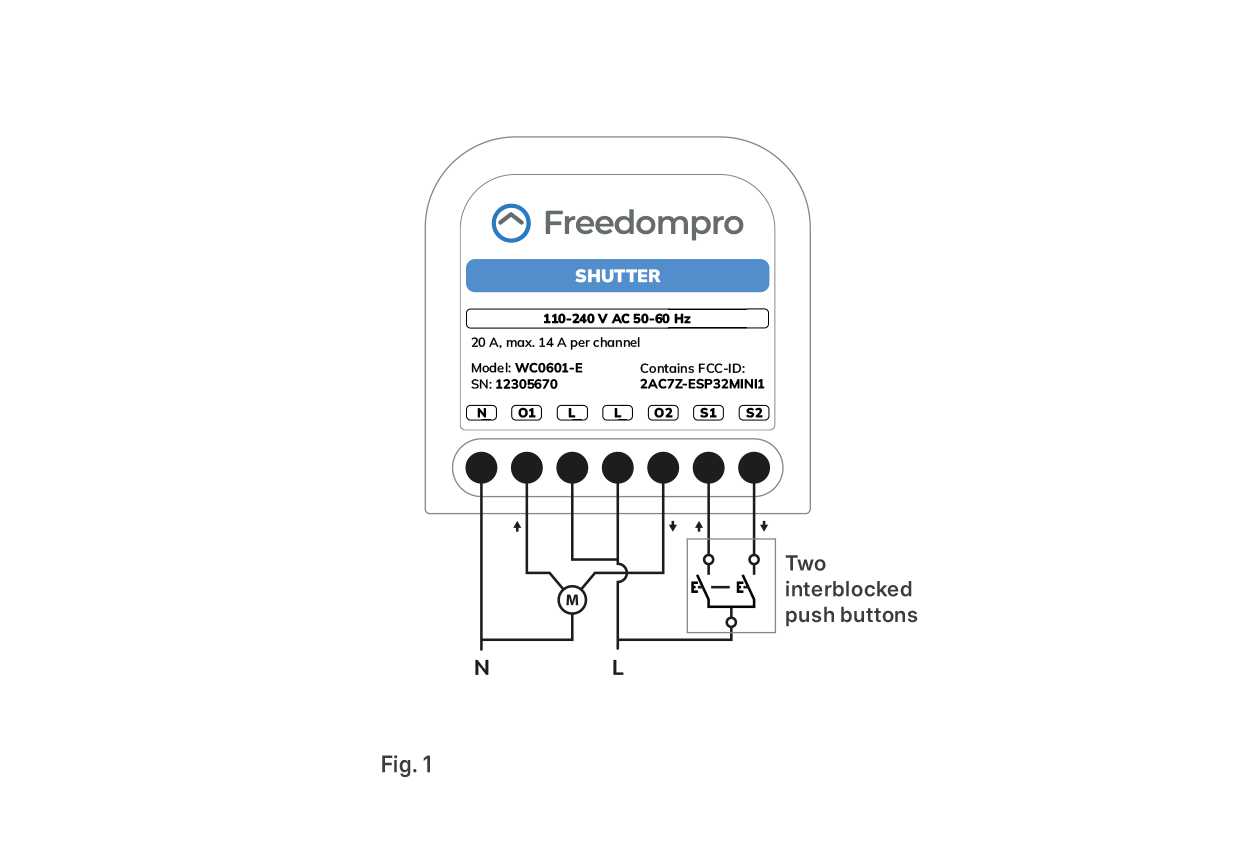

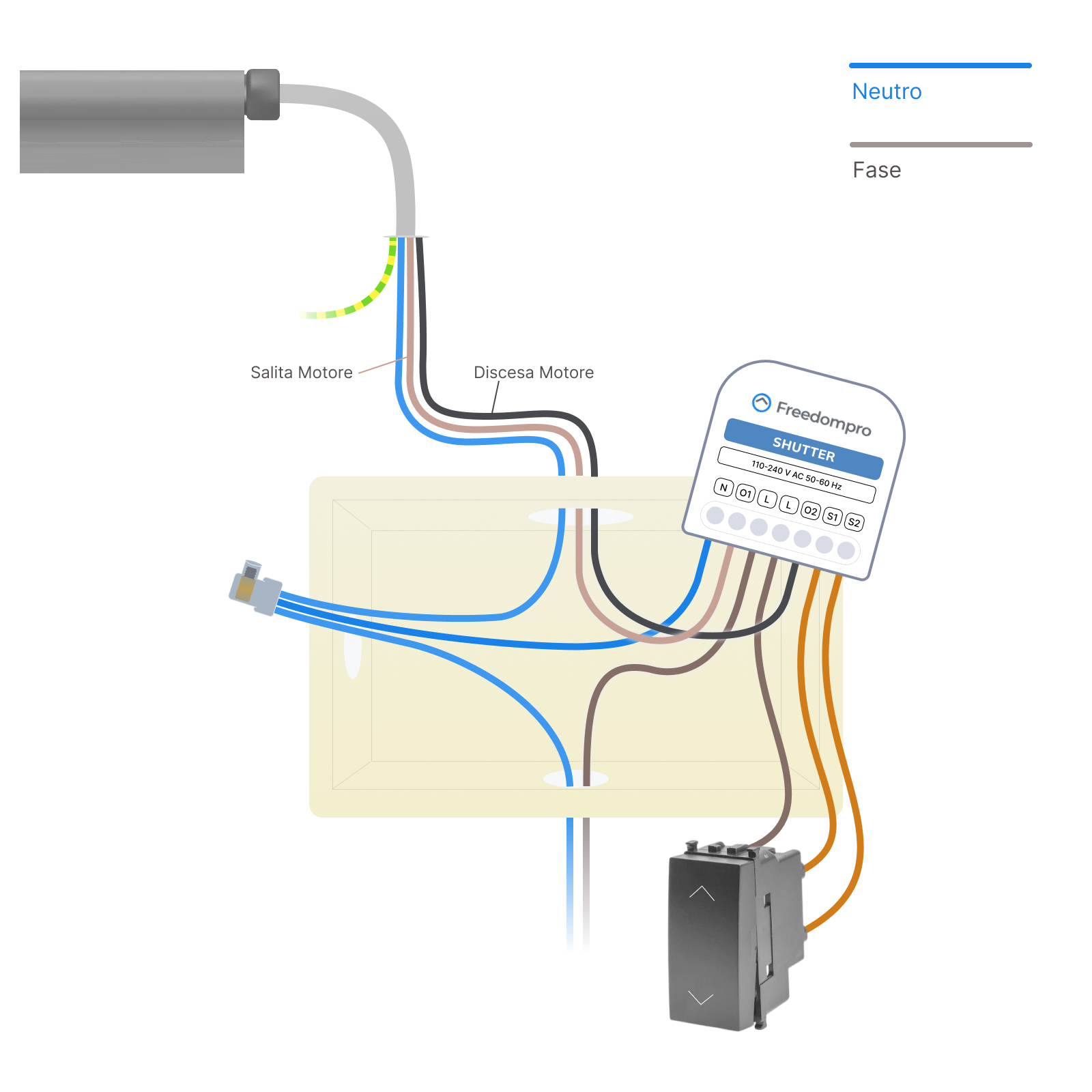

- Collega il motore tapparella ai morsetti di uscita salita/discesa (O1/O2) seguendo lo schema.
- Collega i pulsanti/commutatori di salita/discesa agli ingressi S1/S2.
- Collega i fili di alimentazione fase (F) e neutro (N) al modulo.
- Ricollega la corrente e verifica che il LED di stato sia acceso.
- Configura il modulo tramite l’app Freedompro seguendo la procedura guidata.
Note:
Il modulo è compatibile con motori a 3 fili (salita, discesa e alimentazione).
Per un corretto funzionamento, dopo l’installazione e l’associazione nell’app Freedompro, è importante eseguire la calibrazione e scegliere il tipo di pulsante prima di abbinarlo ad altre app.
Consiglio: L'integrazione di questo componente in sistemi motorizzati (tapparelle, tende, ecc.) rientra nella Direttiva Macchine 2006/42/CE e richiede marcatura CE, analisi dei rischi e documentazione conforme. L'installazione deve essere eseguita da personale competente in materia di sicurezza delle macchine.
