SW0702-E Guida all'installazione

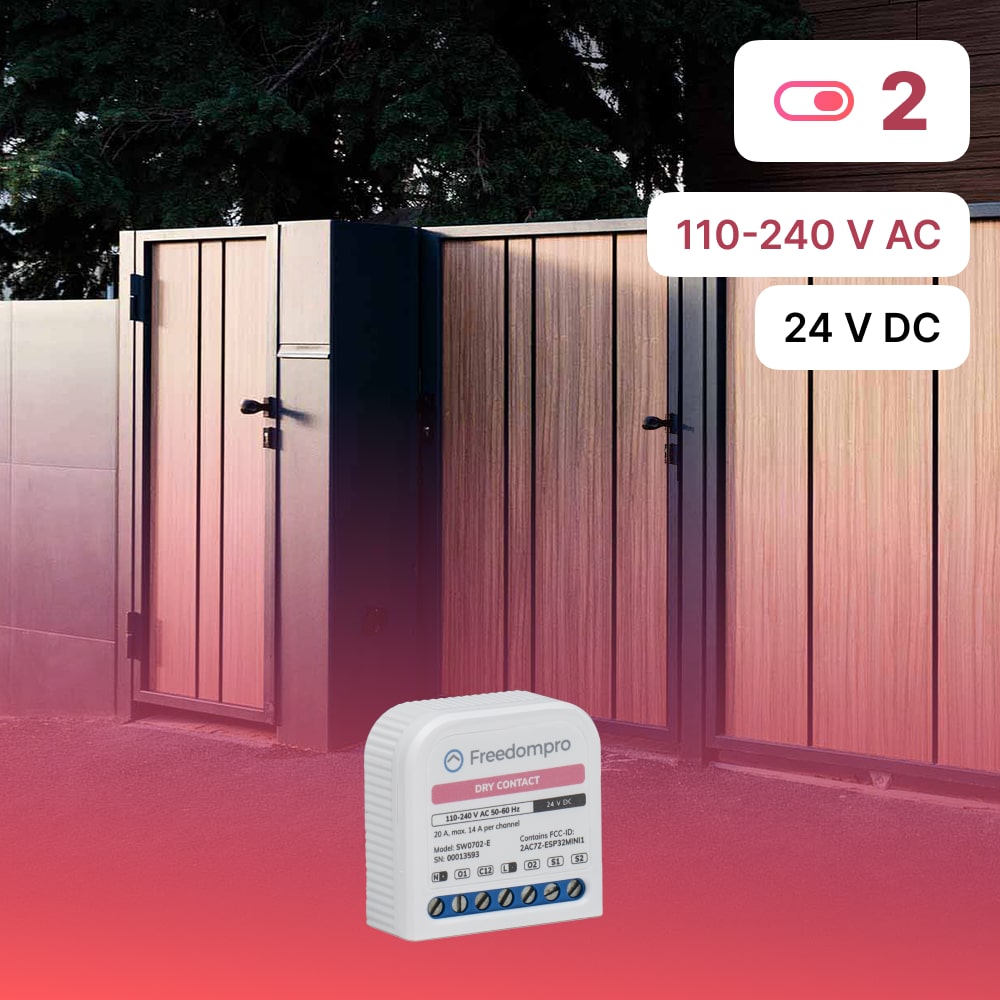

Modulo Smart Interruttore WiFi per 2 Contatti Puliti SW0702‑E
Il SW0702‑E è il modulo WiFi ultra compatto pensato per rendere smart il controllo di 2 contatti puliti, come cancelli, garage, sistemi d’allarme, pompe o irrigazione, con app, voce o pulsanti fisici. Si installa facilmente nella scatola da incasso, senza modificare l’impianto elettrico.
Questo modello è compatibile con: interruttori/pulsanti tradizionali, Alexa, Google Home, Apple HomeKit e Home Assistant e altre piattaforme smart. Ti permette di gestire la tua casa ovunque tu sia, anche da remoto. Il controllo resta sempre disponibile anche offline tramite i pulsanti fisici
Caratteristiche Tecniche
| Modello | SW0702-E |
| Dimensioni | 18 x 42.3 x 41.5 mm |
| Installazione | Scatola da incasso 502/503 |
| Alimentazione | 110–240V AC, 24V DC o 24 V +5% -15% DC |
| Assorbimento | < 1,2 W |
| Corrente massima | 14A per canale max, 20 A totali |
| Wi-Fi | IEEE 802.11 b/g/n (2.4GHz) |
| Certificazioni | Matter, CE, HomeKit, Google, Alexa, Home Assistant |
| Monitoraggio consumi | Sì, in tempo reale |
| Temperatura operativa | da -5°C a +45°C |
Come si installa
- Spegni la corrente elettrica prima.
- Posiziona il modulo SW0702‑E nella scatola dietro a interruttore o pulsante.

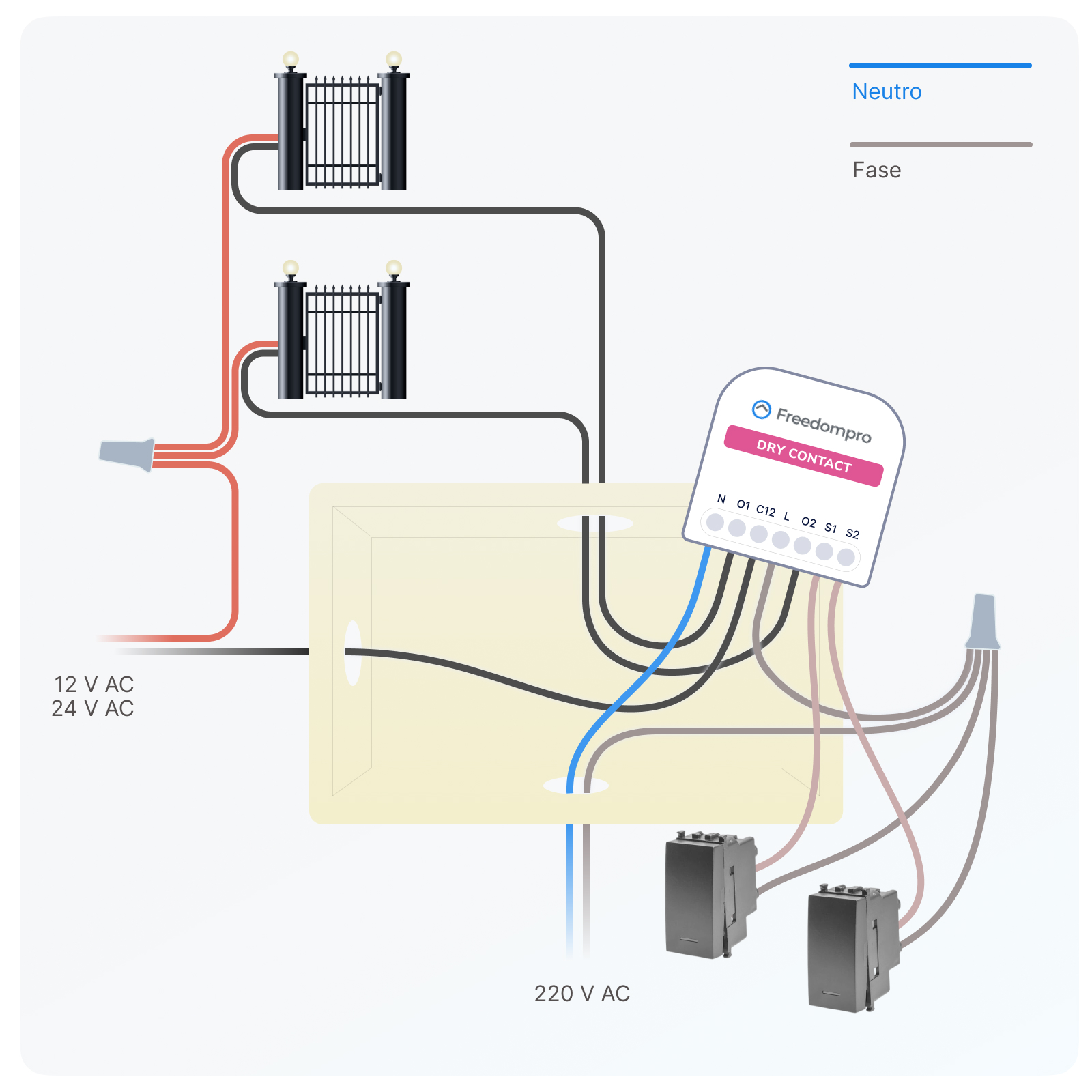

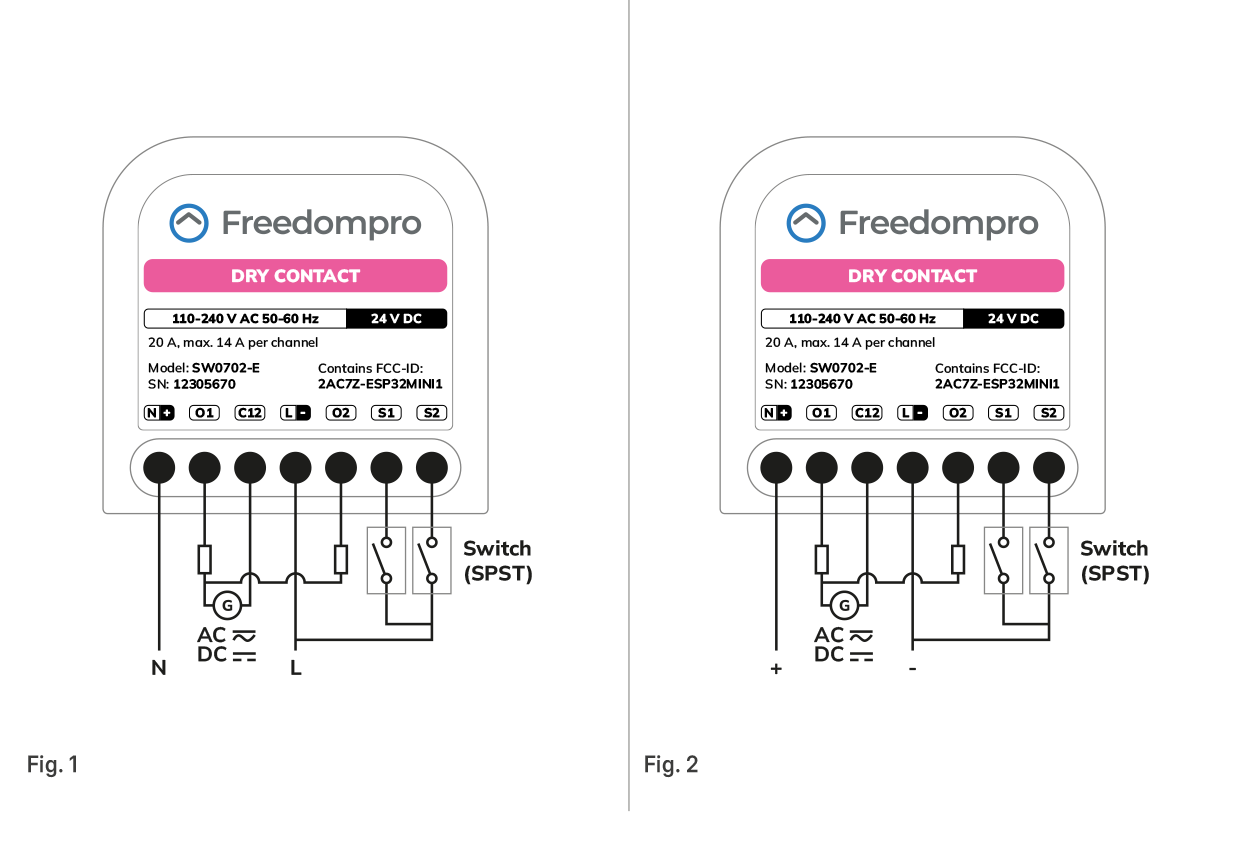

- Collega i due carichi a contatto pulito: terminali O1 e O2, con comune su C12 come indicato nello schema fornito.
- Collega i pulsanti/interruttori agli corrispettivi ingressi S1/S2.
- Collega i fili di alimentazione fase ( F) e neutro (N) o(+/–) al modulo.
- Ricollega la corrente e verifica che il LED di stato sia acceso.
- Configura il modulo tramite l’app Freedompro Home seguendo la procedura guidata.
Note:
Il modulo va collegato direttamente al generatore di impulsi, come un motore o una serratura, e anche ai pulsanti fisici, se presenti.
L’alimentazione del carico collegato al contatto pulito può essere diversa da quella del modulo, ma deve essere la stessa per entrambi i canali del contatto pulito.
Consiglio: Se non hai esperienza con gli impianti elettrici, affidati a un professionista qualificato.
