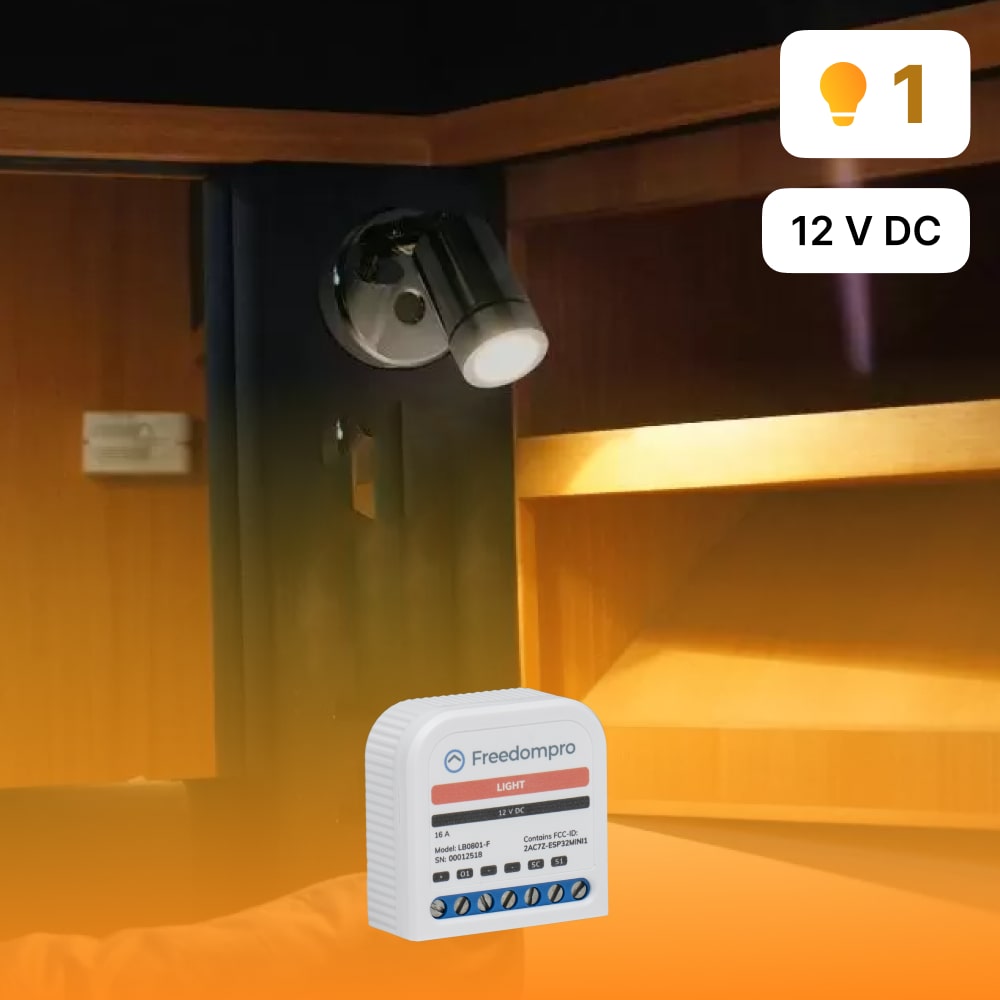

Modulo Smart Interruttore WiFi per 1 Luce LB0801‑F

Il LB0801‑F è il modulo WiFi ultra compatto pensato per rendere smart il controllo di 1 punto luce (lampada, faretto, striscia LED, plafoniera) con app, voce o pulsanti fisici. Si installa facilmente nella scatola da incasso, senza modificare l’impianto elettrico.

Questo modello è compatibile con: interruttori/pulsanti tradizionali, Alexa, Google Home, Apple HomeKit e Home Assistant e altre piattaforme smarto. Ti permette di gestire le luci ovunque tu sia, anche da remoto. Il controllo resta sempre disponibile anche offline tramite i pulsanti fisici

Caratteristiche Tecniche

Modello

LB0801-F
Dimensioni18 x 42.3 x 41.5 mm
InstallazioneScatola da incasso 502/503
Alimentazione12 V +5% -15% DC
Assorbimento< 1,2 W
Corrente massima16 A
Wi-FiIEEE 802.11 b/g/n (2.4GHz)
CertificazioniMatter, CE, HomeKit, Google, Alexa, Home Assistant
Monitoraggio consumiSì, in tempo reale
Temperatura operativada -5°C a +45°C

Come si installa

  1. Scollega l'alimentazione elettrica.
  2. Inserisci il modulo LB0801‑F nella scatola da incasso (dietro pulsante/interruttore).
  3. Collega  il cavo della luce al morsetto di uscita O1 come indicato nello schema fornito.
  4. Collega il pulsante/interruttore all'uscita S1.
  5. Collega i fili di alimentazione (+/– rispettando la polarità) al modulo.
  6. Ricollega la corrente e verifica che il LED di stato sia acceso.
  7. Configura il modulo tramite l'app Freedompro seguendo la procedura guidata.

Consiglio: Se non ha esperienza con gli impianti elettrici, affidati a un professionista qualificato.

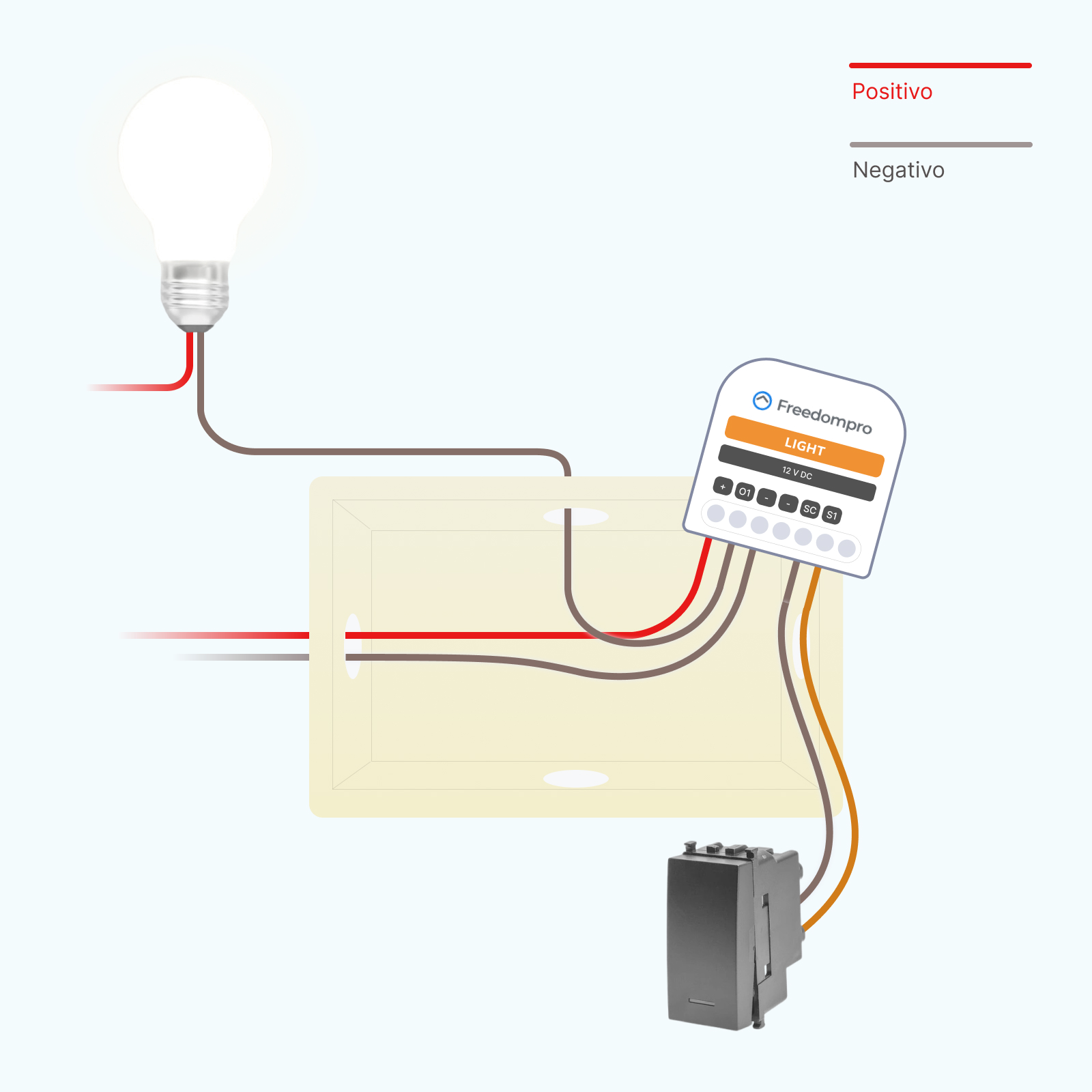

Schema Elettrico Semplificato
--

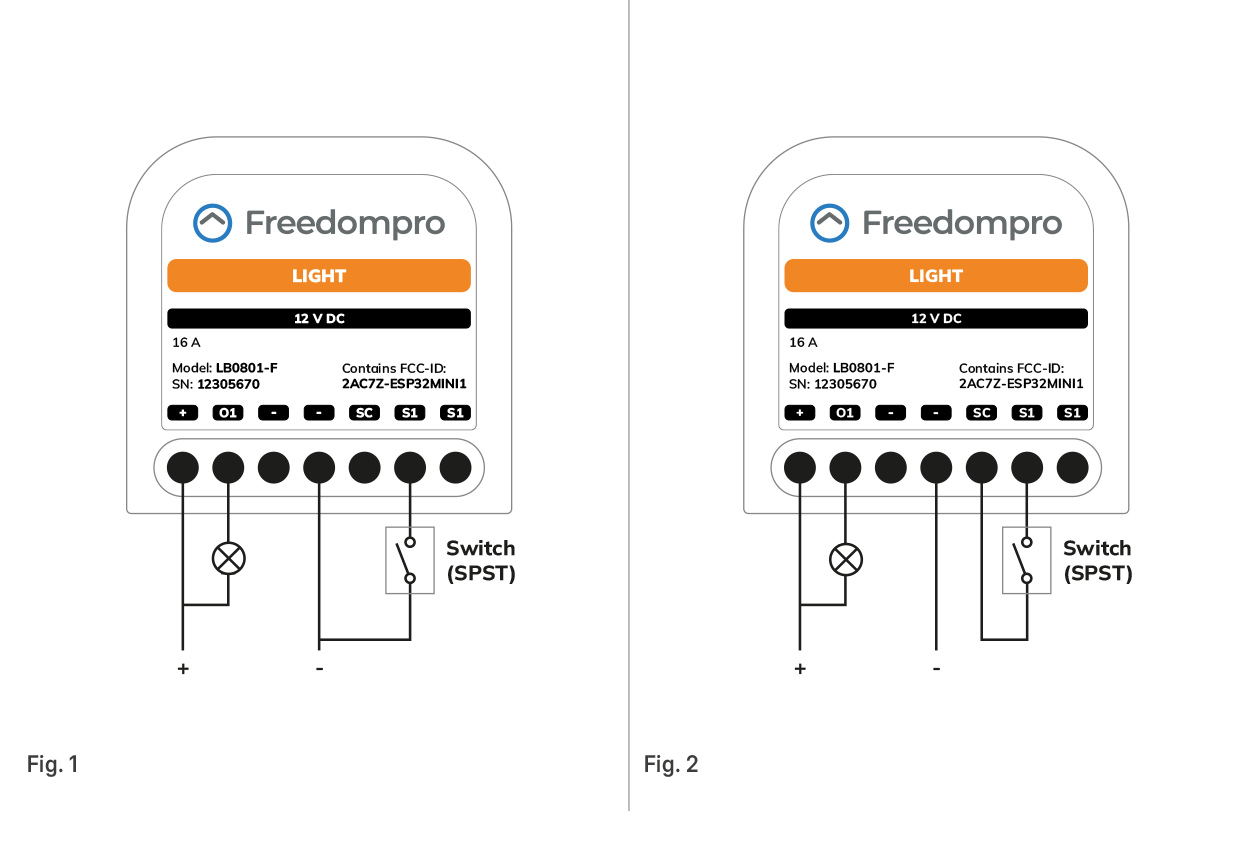

Schema Elettrico Professionale
