LB0104-A Guida all'installazione

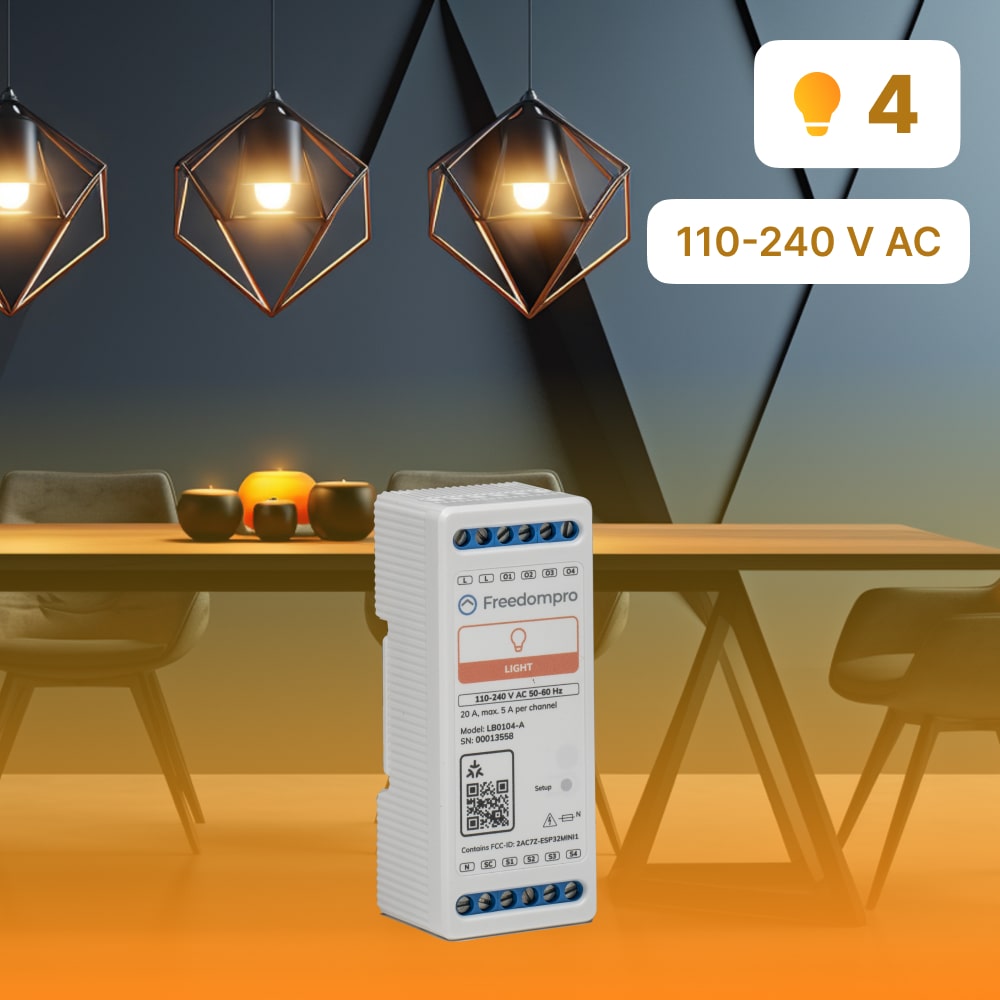

Modulo Smart Interruttore WiFi DIN per 4 Luci LB0104-A
LB0104-A è il modulo WiFi su guida DIN che ti permette di controllare fino a 4 luci (faretti, plafoniere, strisce LED, ecc.) con app, voce o pulsanti fisici, ovunque tu sia. Compatibile con tutti gli interruttori tradizionali, è certificato Matter e si integra con Alexa, Google Home, Apple HomeKit, Home Assistant e altre piattaforme smart.
Gestisci e monitora il consumo delle tue luci in tempo reale. Installazione semplice nella scatola di derivazione, senza modificare l’impianto elettrico esistente. Affidabile anche offline: se manca Internet, puoi continuare a usare i pulsanti fisici senza problemi.
Caratteristiche Tecniche
| Modello | LB0104-A |
| Dimensioni | 33 x 36 x 90 mm |
| Peso | 92 g |
| Installazione | Guida DIN (scatola di derivazione) |
| Alimentazione | 110–240V AC ±10%, 50–60Hz |
| Assorbimento | < 2.5 W |
| Corrente massima | 20A (max 5A per canale) |
| Wi-Fi | IEEE 802.11 b/g/n (2.4GHz) |
| Bluetooth | Sì |
| Certificazioni | Matter, CE |
| Monitoraggio consumi | Sì, in tempo reale |
| Temperatura operativa | da -5°C a +45°C |
Come si installa
- Scollega l’alimentazione elettrica.
- Installa il modulo LB0104-A su guida DIN, all’interno della scatola di derivazione.

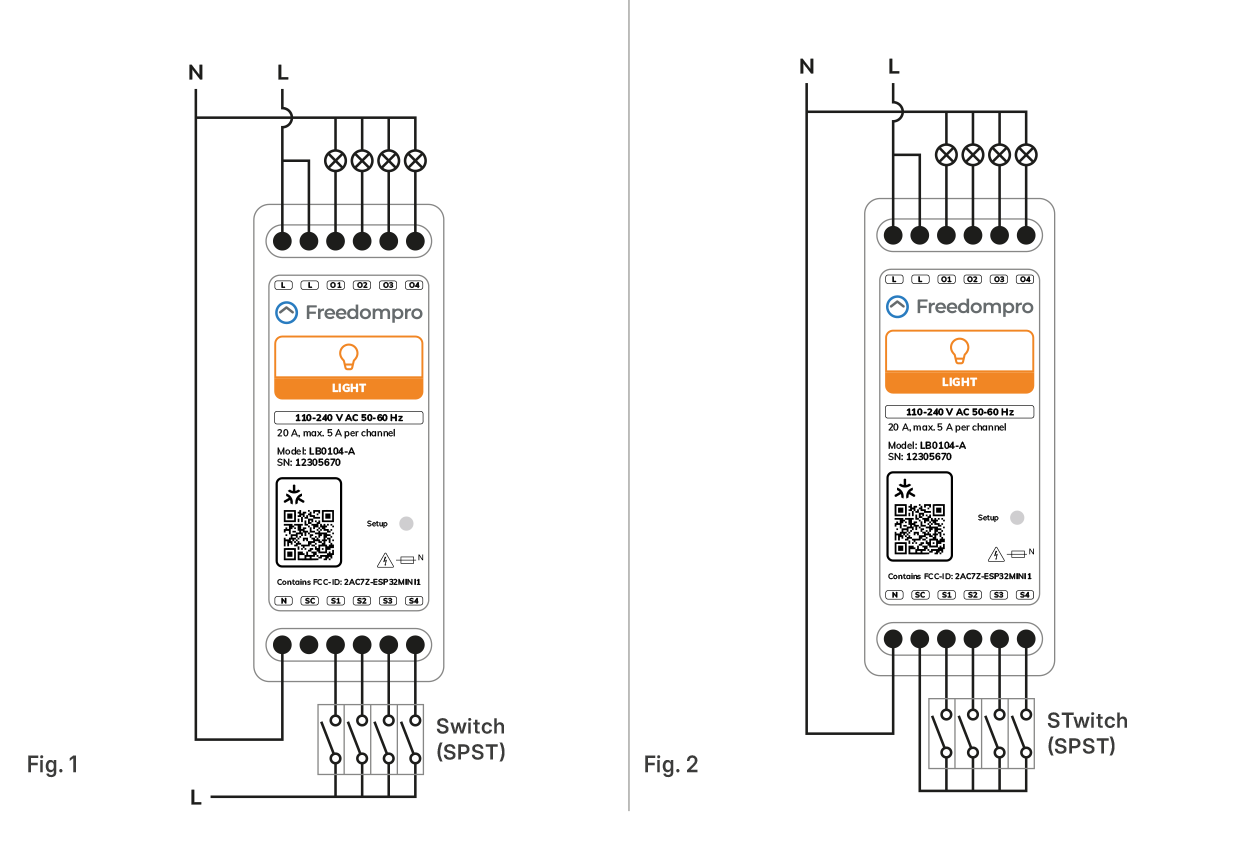

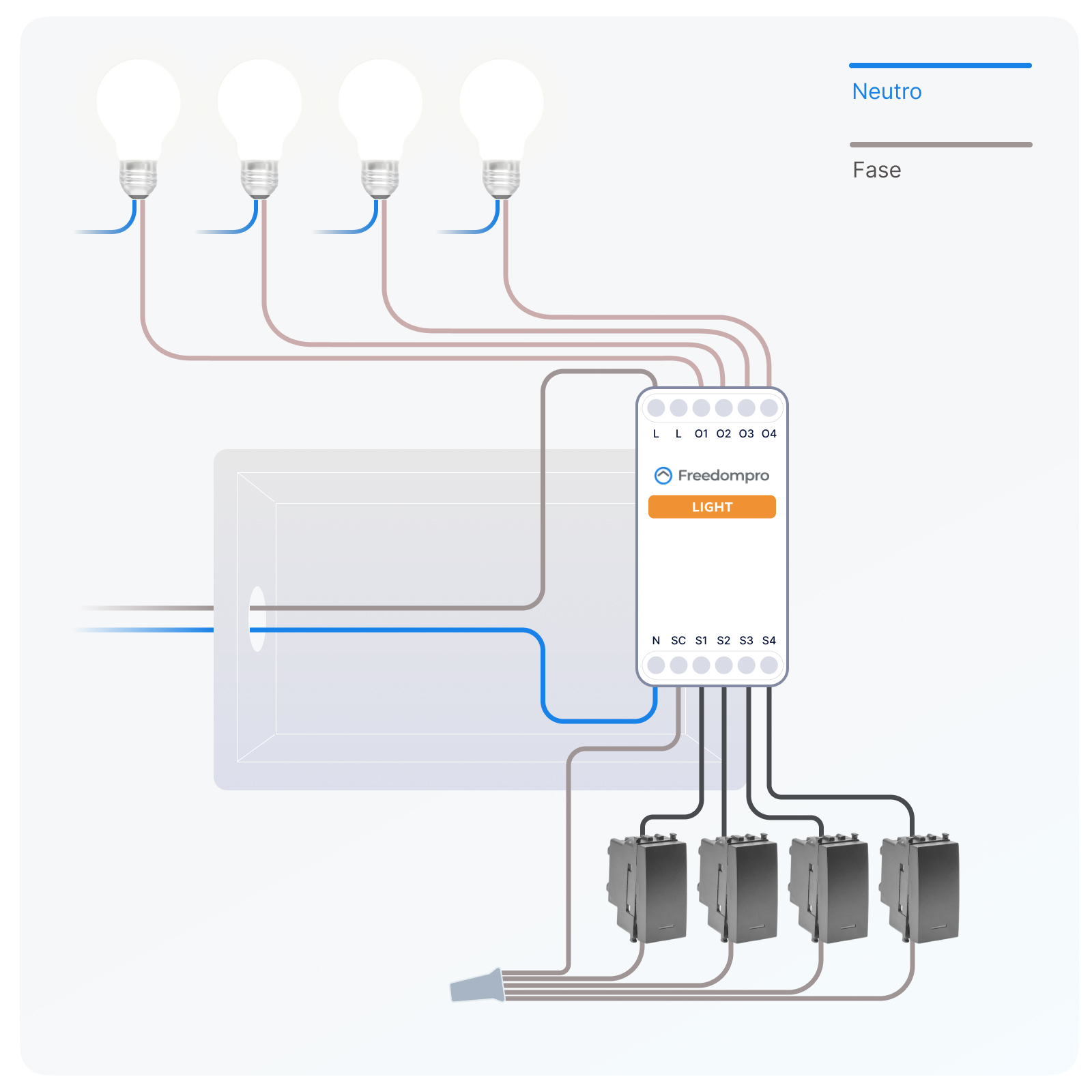

- Collega i cavi delle 4 luci (O1/O2/O3/O4) ai morsetti di uscita come indicato nello schema fornito.
Collega i pulsanti/interruttori agli corrispettivi ingressi S1/S2/S3/S4.
- Collega i fili di alimentazione fase (F) e neutro (N) al modulo.
- Ricollega la corrente e verifica che il LED di stato sia acceso.
- Configura il modulo tramite l’app Freedompro seguendo la procedura guidata.
Note:
Il collegamento del ritorno dei pulsanti potrà essere collegato al terminale fase F o al SC comune.
