Guide d'installation WC0601-E
Module de commutation Wi-Fi intelligent pour 1 volet roulant WC0601-E
WC0601-E est un module WiFi ultra-compact permettant de contrôler un volet roulant électrique ou un moteur roulant via une application, des commandes vocales ou physiques. Il s'installe directement dans un boîtier d'encastrement (502/503) ou dans le coffre du volet roulant, sans aucune modification invasive.
Compatible avec Matter, Apple HomeKit, Google Home, Alexa, Home Assistant et autres plateformes connectées. Permet le contrôle à distance, les automatisations, la gestion via des boutons traditionnels, le suivi de la consommation et l'auto-étalonnage des fins de course.
Caractéristiques techniques
| Modèle | WC0601-E |
| Dimensions | 18 x 42,3 x 41,5 mm |
| Installation | Coffre encastré ou coffre de volet roulant 502/503 |
| Régime | 110–240 V CA ± 10 %, 50–60 Hz |
| Absorption | < 1,2 W |
| Courant maximal | 14A |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Certifications | Matter, CE, HomeKit, Google, Alexa, Assistant domestique, SmartThings |
| Suivi de la consommation | Oui, en temps réel |
| Fonctions intelligentes | Auto-étalonnage, scénarios, automatisations, commandes vocales, contrôle à distance |
| Température de fonctionnement | de -5°C à +45°C |
Comment installer
- Coupez l'électricité.
- Insérez le module WC0601-E dans le boîtier 502/503 derrière la commande ou dans le boîtier.
- Raccorder le moteur du volet roulant aux bornes de sortie montée/descente (O1/O2) en suivant le schéma.
- Connectez les boutons/interrupteurs haut/bas aux entrées S1/S2.
- Connectez les fils d’alimentation de phase (F) et neutre (N) au module.
- Rebranchez l’alimentation et vérifiez que le voyant d’état est allumé.
- Configurez le module via l'application Freedompro en suivant l'assistant.
Remarques :
Le module est compatible avec les moteurs 3 fils (montée, descente et puissance).
Pour un bon fonctionnement, après l'installation et l'appairage dans l'application Freedompro, il est important de calibrer et de choisir le type de bouton avant l'appairage avec d'autres applications.
Conseil : L’intégration de ce composant dans des systèmes motorisés (volets roulants, stores, etc.) est soumise à la directive Machines 2006/42/CE et nécessite le marquage CE, une analyse des risques et une documentation de conformité. L’installation doit être effectuée par du personnel compétent en matière de sécurité des machines.

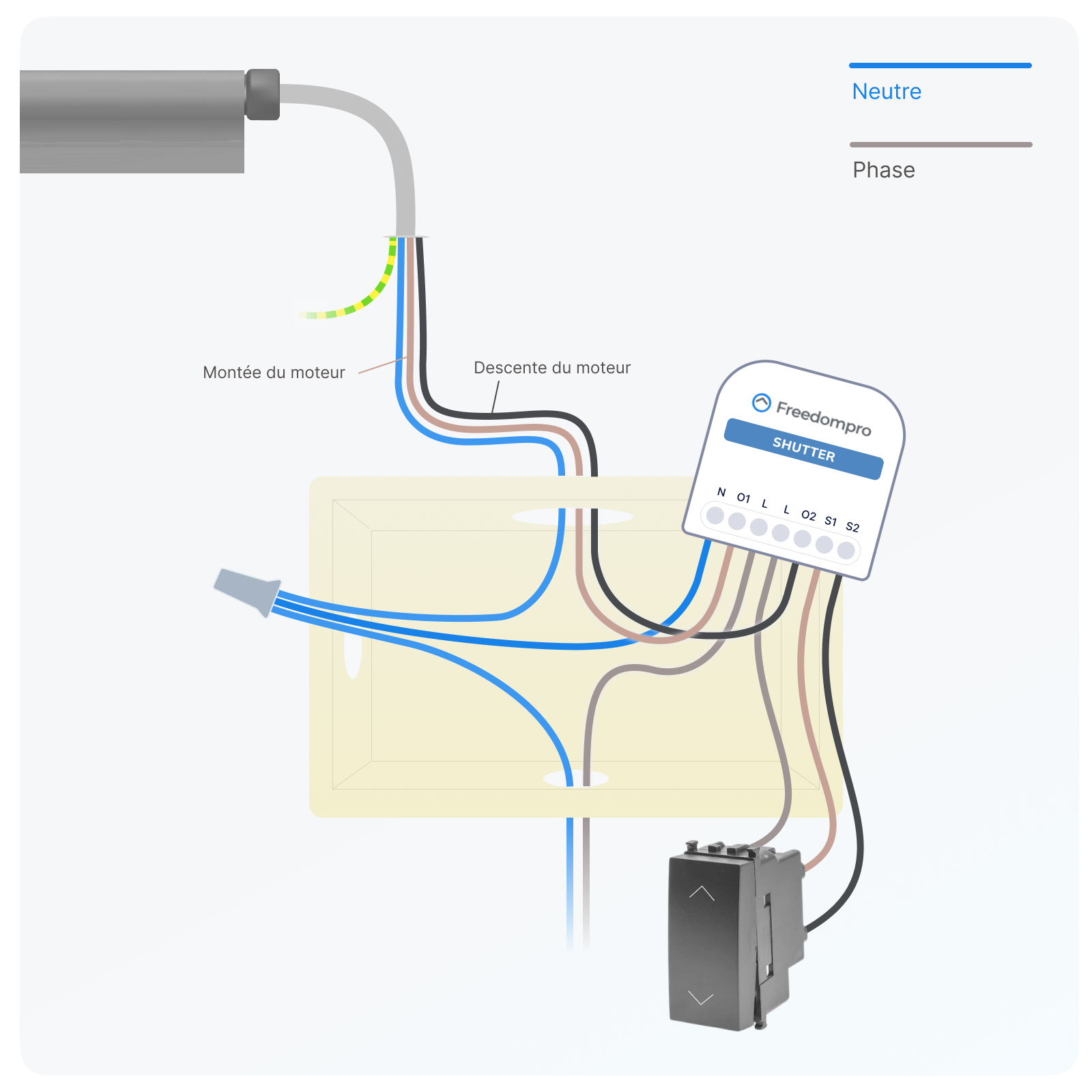

Schéma électrique simplifié

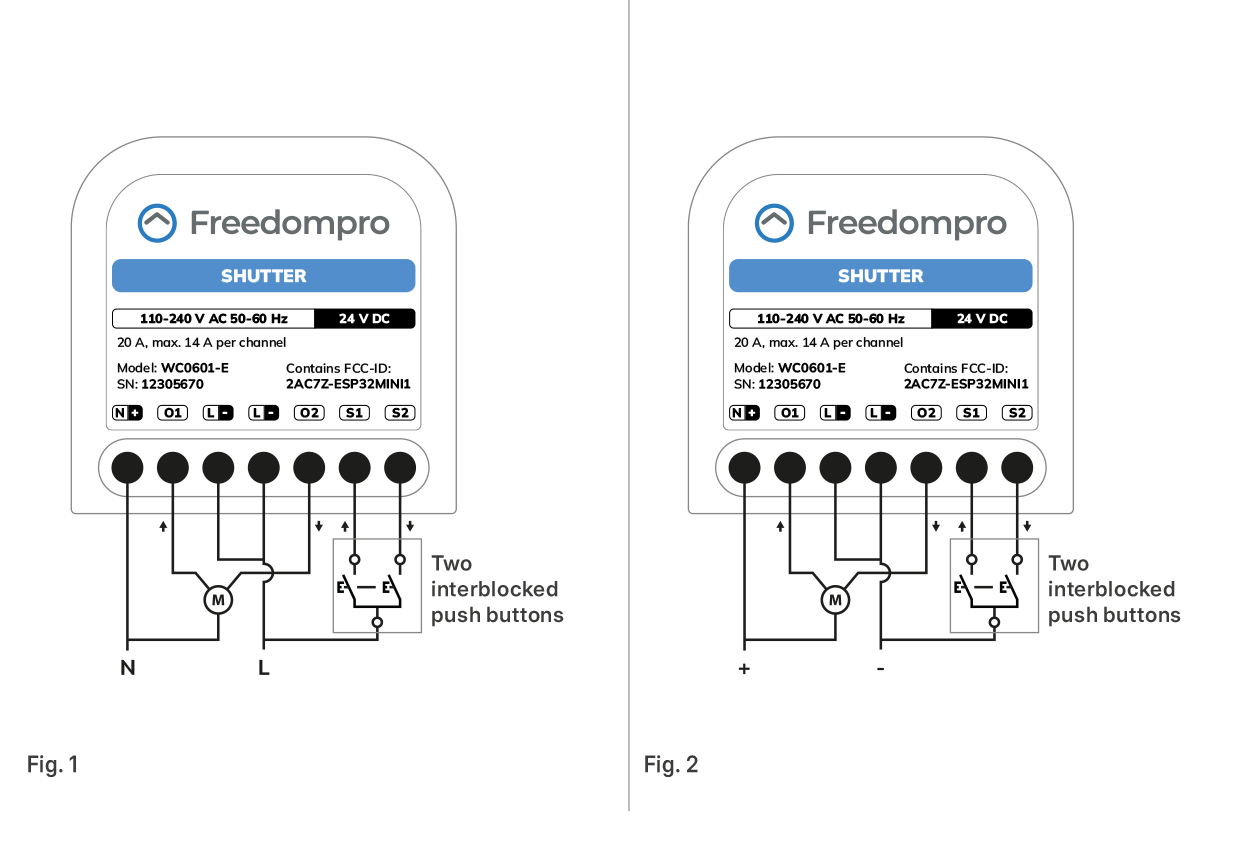

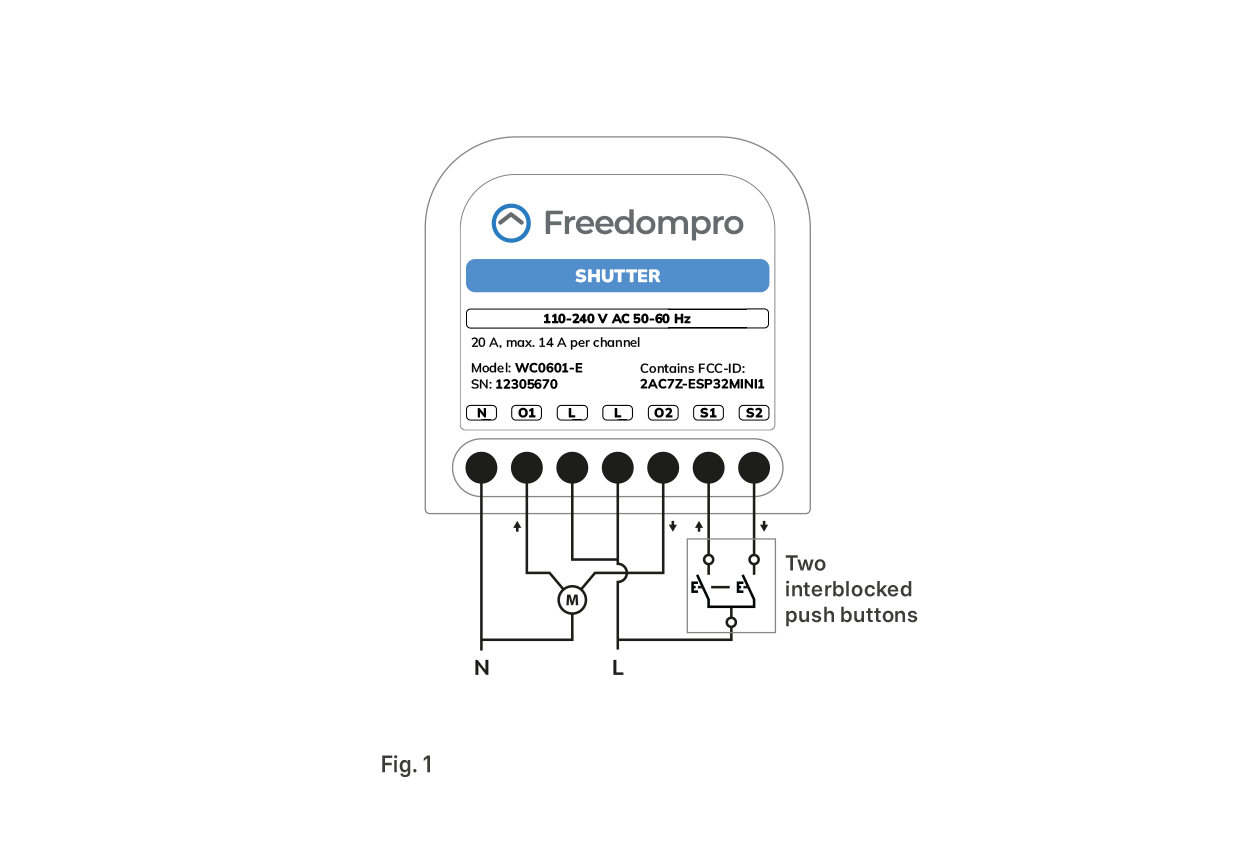

Schéma électrique professionnel
