Guide d'installation SW0702-E

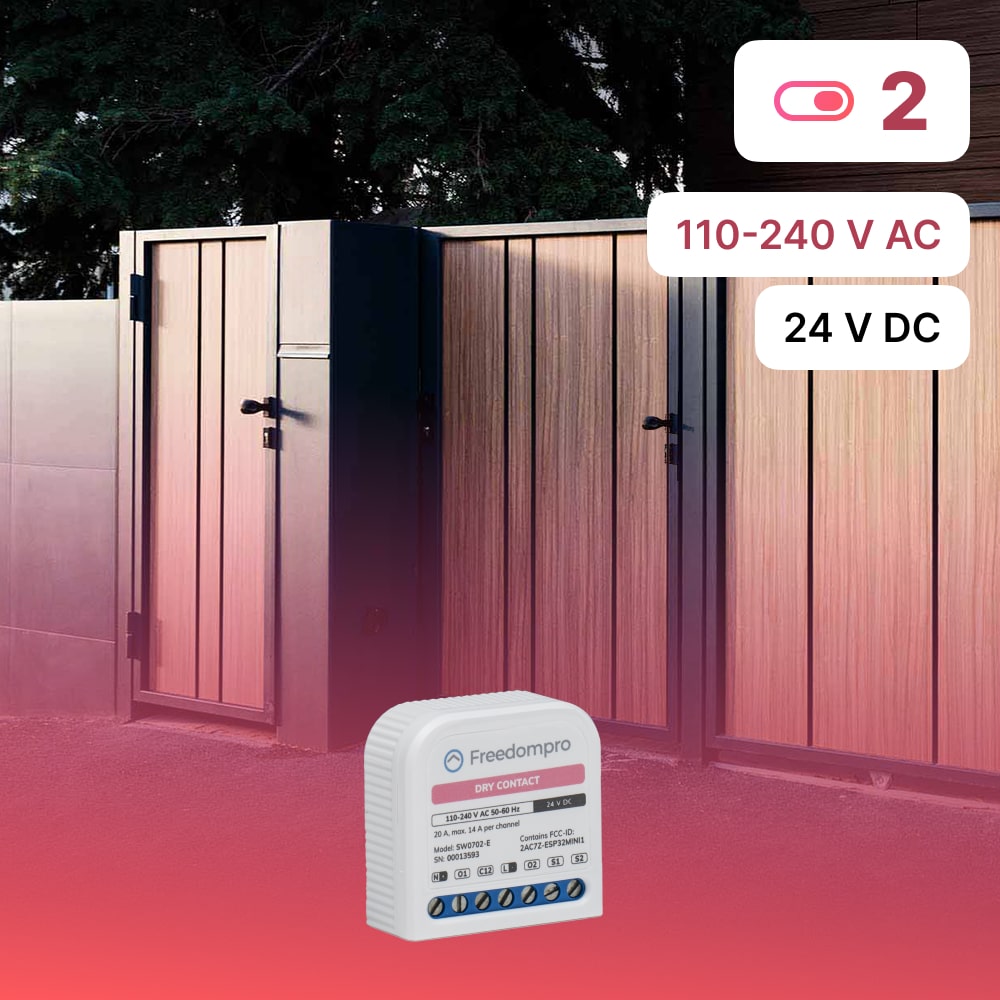

Module de commutation Wi-Fi intelligent pour 2 contacts secs SW0702‑E
Le SW0702‑E est un module WiFi ultra-compact conçu pour contrôler de manière intelligente deux contacts propres, tels que portails, garages, systèmes d'alarme, pompes ou irrigation, via une application, la commande vocale ou des boutons physiques. Il s'installe facilement dans un boîtier d'encastrement, sans modification de l'installation électrique.
Ce modèle est compatible avec les interrupteurs/boutons traditionnels, Alexa, Google Home, Apple HomeKit et Home Assistant, et vous permet de gérer votre maison où que vous soyez, même à distance. Le contrôle est toujours disponible, même hors ligne, grâce à des boutons physiques.
Caractéristiques techniques
| Modèle | SW0702-E |
| Dimensions | 18 x 42,3 x 41,5 mm |
| Installation | Boîte d'encastrement 502/503 |
| Régime | 110–240 V CA, 24 V CC ou 24 V +5 % -15 % CC |
| Absorption | < 1,2 W |
| Courant maximal | 14 A par canal max, 20 A au total |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Certifications | Matière, CE, HomeKit, Google, Alexa, Assistant domestique |
| Suivi de la consommation | Oui, en temps réel |
| Température de fonctionnement | de -5°C à +45°C |
Comment installer
- Coupez d’abord l’électricité .
- Placez le module SW0702-E dans le boîtier derrière l’interrupteur ou le bouton.

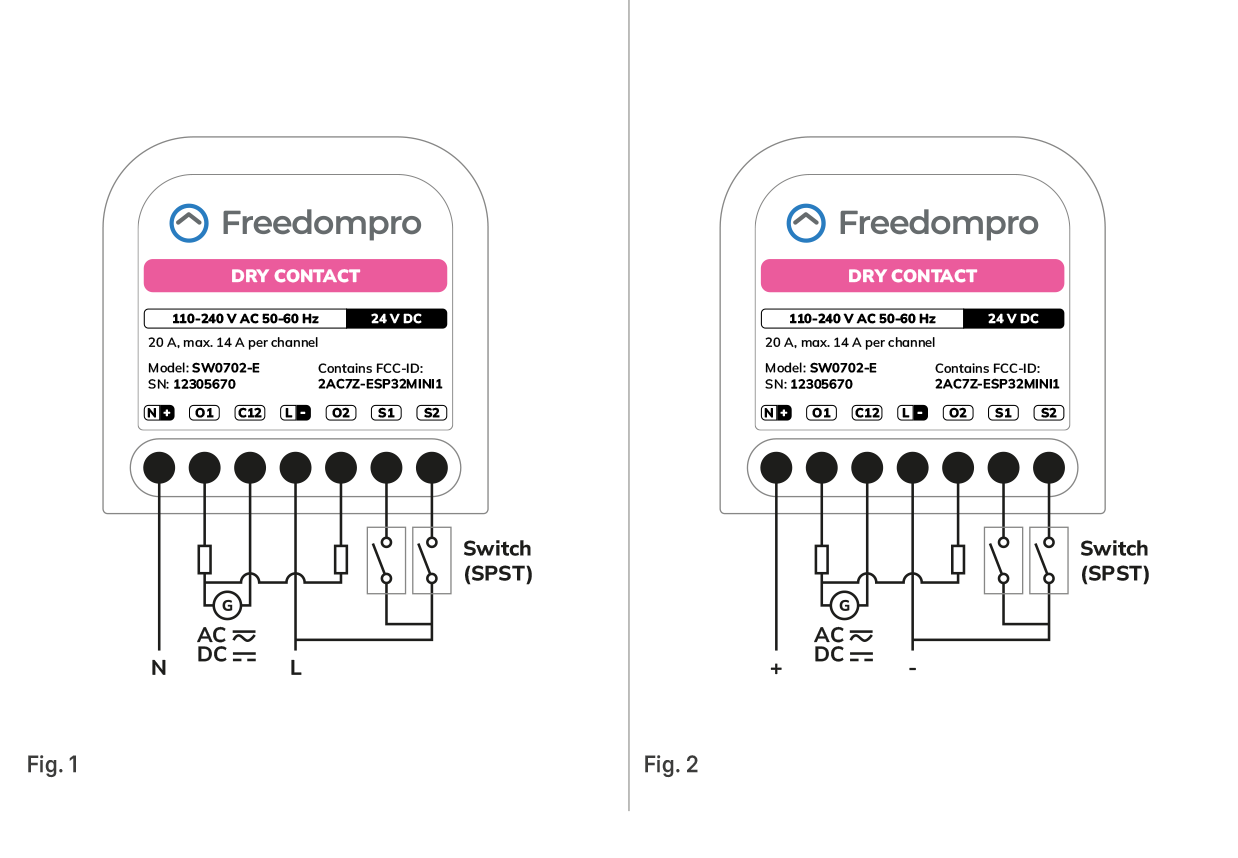

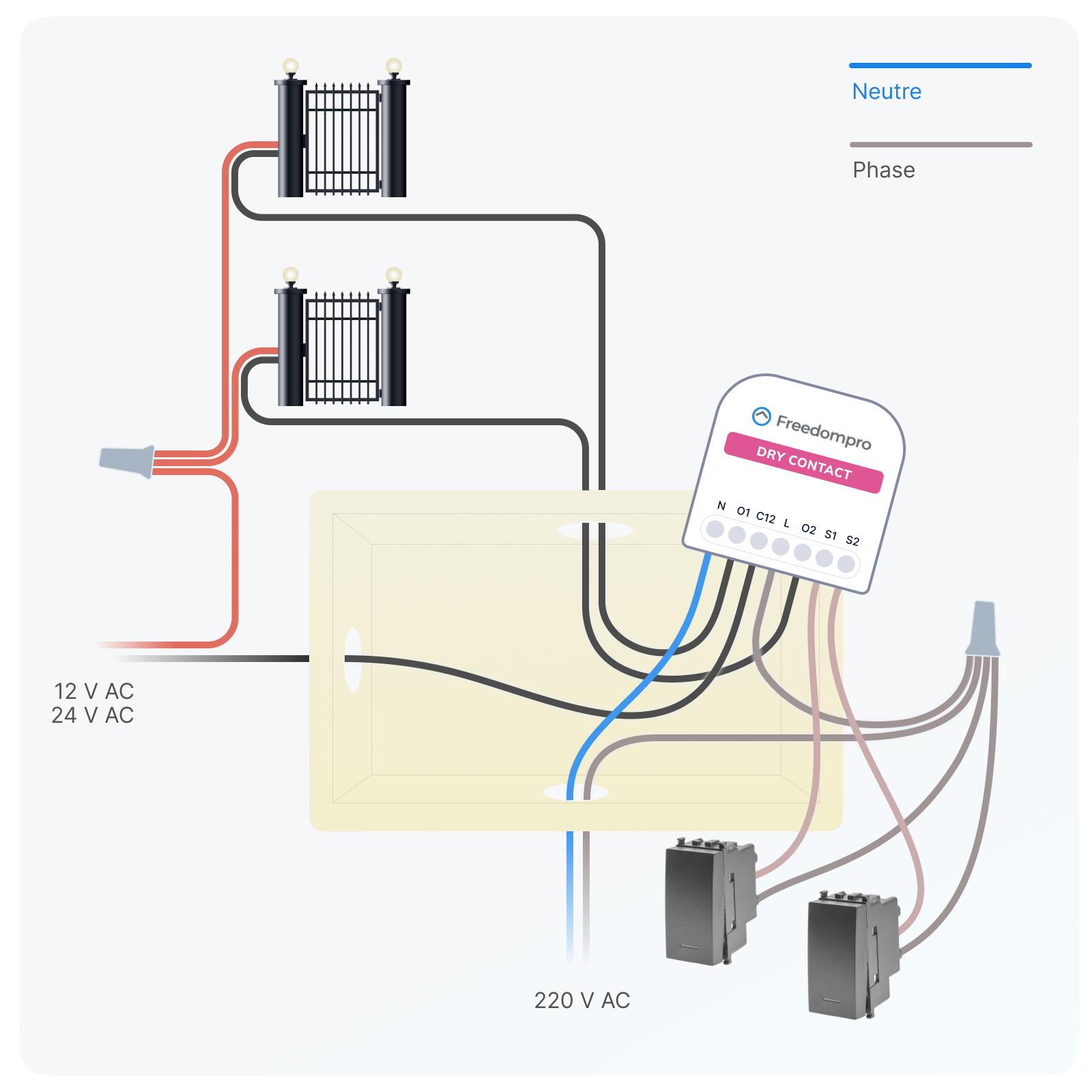

- Connectez les deux charges à contact propre : bornes O1 et O2, avec commun sur C12 comme indiqué sur le schéma fourni.
- Connectez les boutons/interrupteurs aux entrées correspondantes S1/S2.
- Connectez les fils d’alimentation (phase et neutre ou (+/–) au module.
- Rebranchez l’alimentation et vérifiez que le voyant d’état est allumé.
- Configurez le module via l'application Freedompro Home en suivant l'assistant.
Remarques:
Le module doit être connecté directement au générateur d'impulsions, tel qu'un moteur ou une serrure, ainsi qu'aux boutons physiques, s'ils sont présents.
L'alimentation de la charge connectée au contact sec peut être différente de celle du module, mais doit être la même pour les deux canaux du contact sec.
Conseil: si vous n’avez aucune expérience en matière de systèmes électriques, faites appel à un professionnel qualifié.
