Guide d'installation LB0801-F

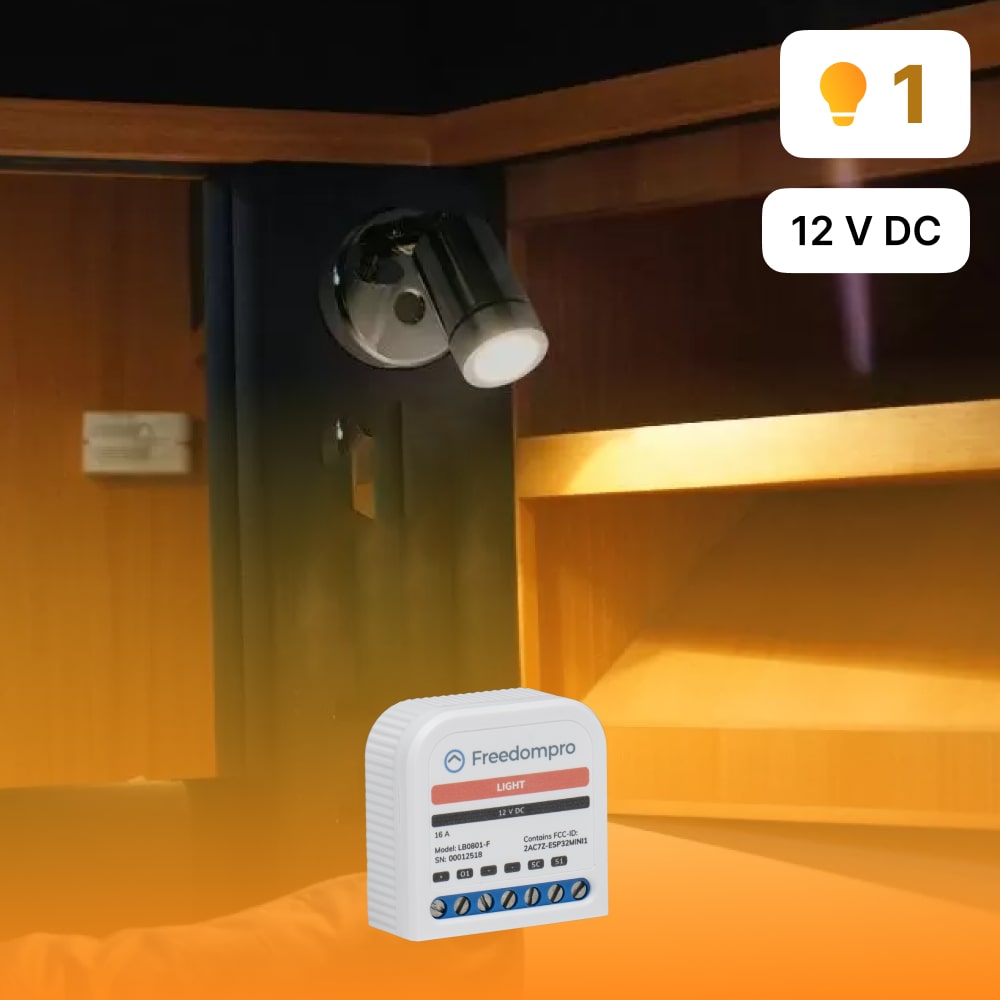

Module de commutation Wi-Fi intelligent pour 1 lampe LB0801‑F
Le LB0801-F est un module WiFi ultra-compact conçu pour contrôler intelligemment un point lumineux (lampe, spot, ruban LED, plafonnier) via une application, la commande vocale ou des boutons physiques. Il s'installe facilement dans un boîtier d'encastrement, sans modification de l'installation électrique.
Ce modèle est compatible avec les interrupteurs/boutons traditionnels, Alexa, Google Home, Apple HomeKit, Home Assistant et d'autres plateformes connectées. Il vous permet de gérer vos lumières où que vous soyez, même à distance. Le contrôle est toujours disponible, même hors ligne, grâce à des boutons physiques.
Caractéristiques techniques
| Modèle | LB0801-F |
| Dimensions | 18 x 42,3 x 41,5 mm |
| Installation | Boîte d'encastrement 502/503 |
| Régime | 12 V + 5 % -15 % CC |
| Absorption | < 1,2 W |
| Courant maximal | 16 A |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Certifications | Matière, CE, HomeKit, Google, Alexa, Assistant domestique |
| Suivi de la consommation | Oui, en temps réel |
| Température de fonctionnement | de -5°C à +45°C |
Comment installer
- Débranchez l'alimentation électrique.
- Insérez le module LB0801‑F dans le boîtier encastré (derrière le bouton/interrupteur).

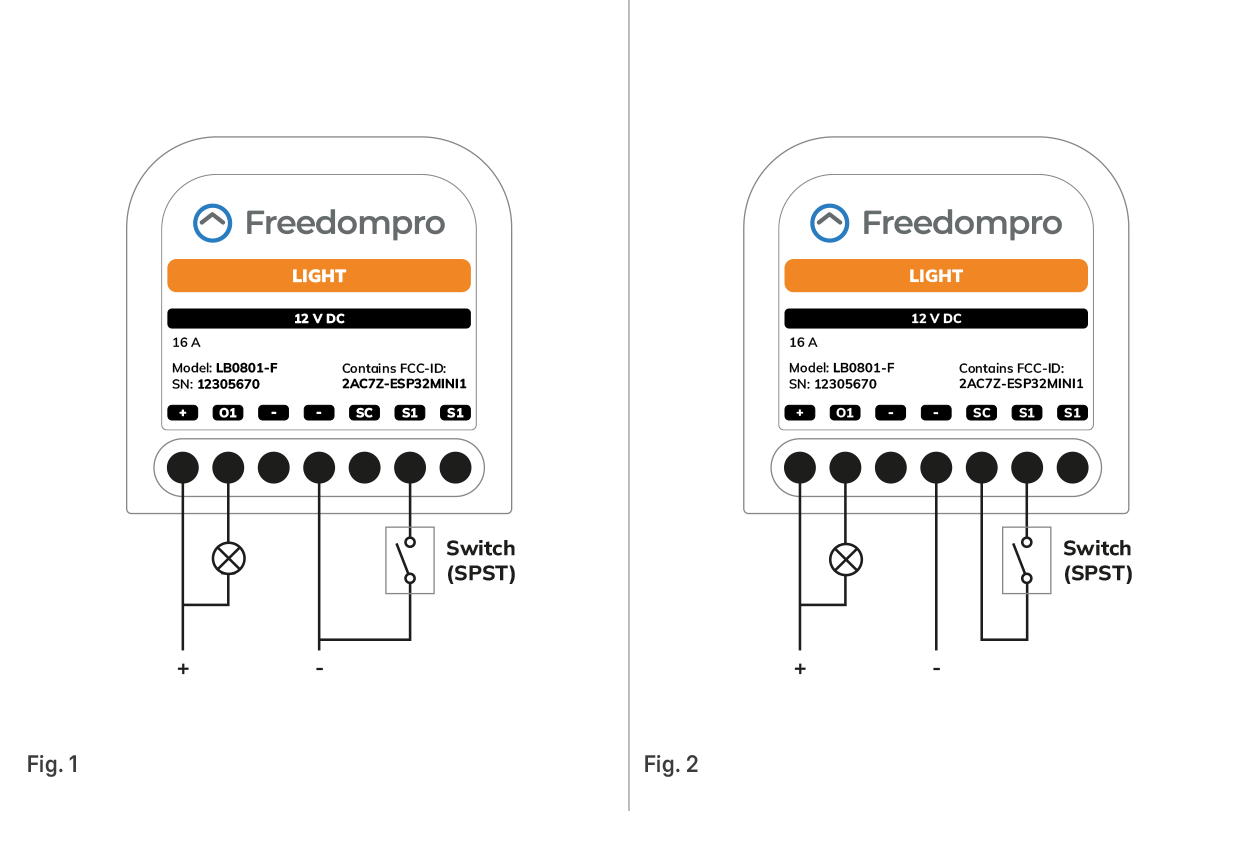

- Connectez le fil lumineux à la borne de sortie O1 comme indiqué dans le schéma fourni.
- Connectez le bouton/interrupteur à la sortie S1.
- Connectez les fils d’alimentation (+/– en respectant la polarité) au module.
- Rebranchez l’alimentation et vérifiez que le voyant d’état est allumé.
- Configurez le module via l'application Freedompro en suivant l'assistant.
Conseil: si vous n’avez aucune expérience en matière de systèmes électriques, faites appel à un professionnel qualifié.
