Guide d'installation LB0104-A

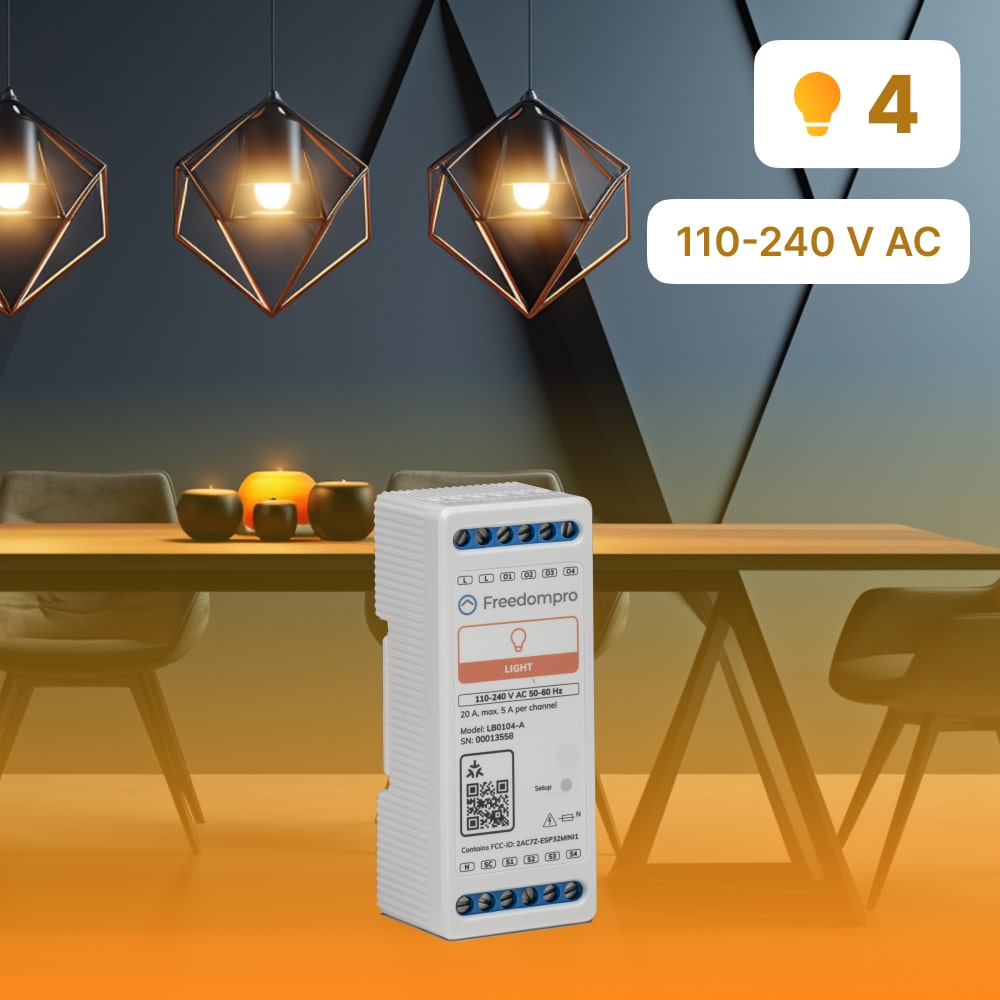

Module de commutation intelligent Wi-Fi sur rail DIN pour 4 lampes LB0104-A
Le module Wi-Fi LB0104-A pour rail DIN vous permet de contrôler jusqu'à 4 luminaires (spots, plafonniers, rubans LED, etc.) via une application, la voix ou des boutons physiques, où que vous soyez. Compatible avec tous les interrupteurs traditionnels, il est certifié Matter et s'intègre à Alexa, Google Home, Apple HomeKit, Home Assistant et d'autres plateformes connectées.
Gérez et surveillez la consommation de vos luminaires en temps réel. Installation facile dans le boîtier de dérivation, sans modification du système électrique existant. Fiable même hors ligne : en cas de panne d'internet, vous pouvez continuer à utiliser les boutons physiques sans problème.
Caractéristiques techniques
| Modèle | LB0104-A |
| Dimensions | 33 x 36 x 90 mm |
| Poids | 92 g |
| Installation | Rail DIN (boîte de jonction) |
| Régime | 110–240 V CA ± 10 %, 50–60 Hz |
| Absorption | < 2,5 W |
| Courant maximal | 20A (max 5A par canal) |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Bluetooth | Oui |
| Certifications | Matière, CE |
| Suivi de la consommation | Oui, en temps réel |
| Température de fonctionnement | de -5°C à +45°C |
Comment installer
- Débranchez l'alimentation électrique.
- Installez le module LB0104-A sur un rail DIN, à l'intérieur de la boîte de jonction.

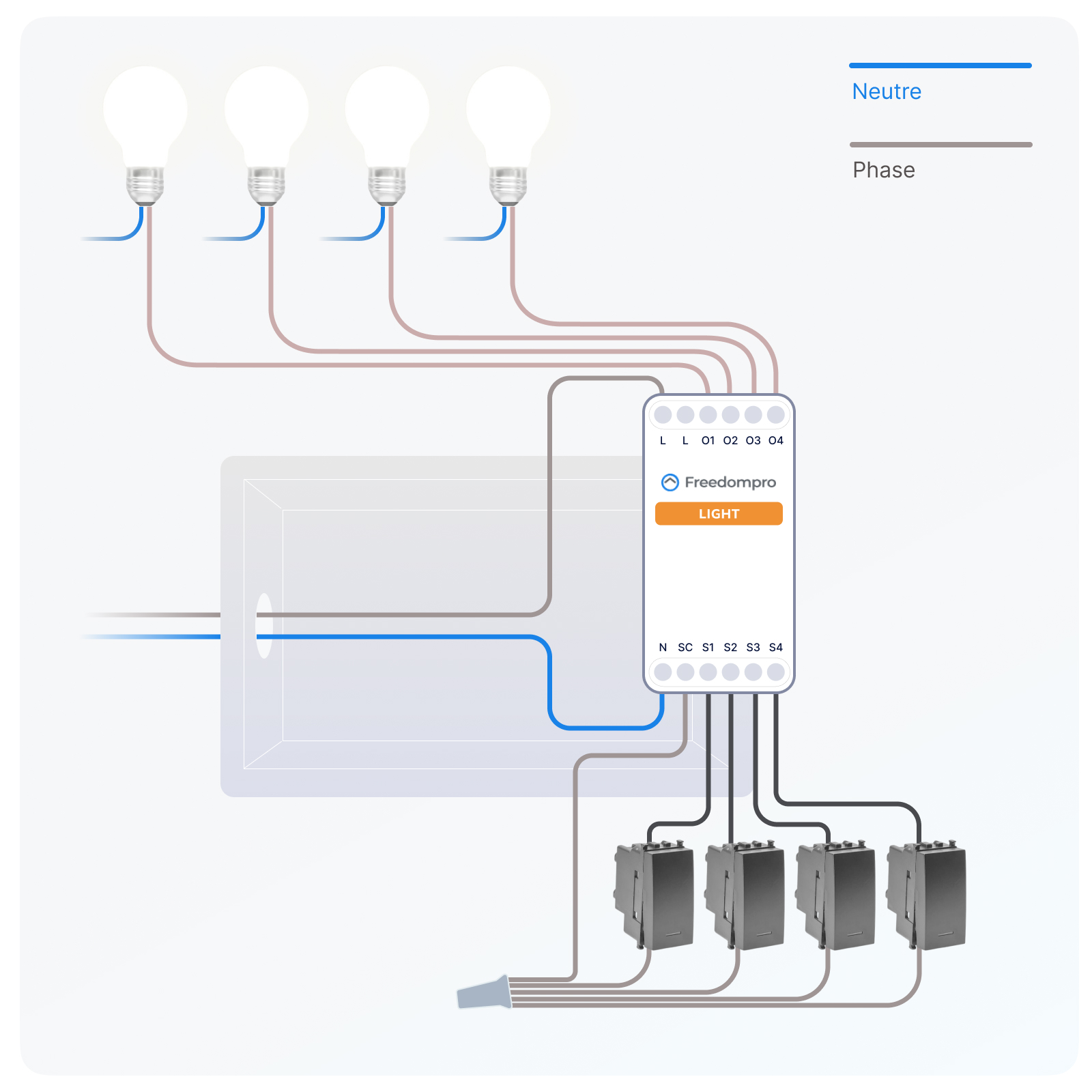

- Connectez les fils des 4 lumières (O1/O2/O3/O4) aux bornes de sortie comme indiqué sur le schéma fourni.
Connectez les boutons/interrupteurs aux entrées correspondantes S1/S2/S3/S4.
- Connectez les fils d’alimentation de phase (F) et neutre (N) au module.
- Rebranchez l’alimentation et vérifiez que le voyant d’état est allumé.
- Configurez le module via l'application Freedompro en suivant l'assistant.

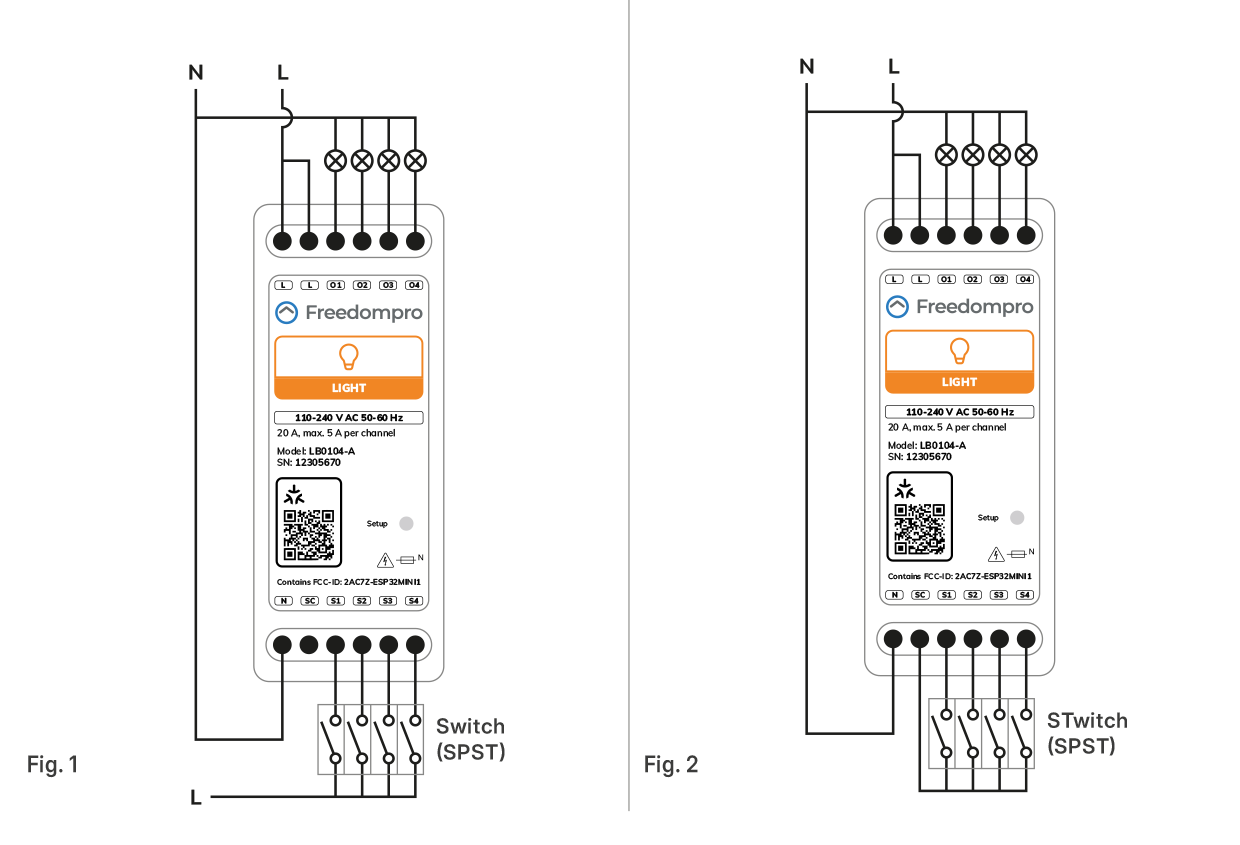

Remarques :
La connexion de retour du bouton peut être connectée à la borne de phase F ou au SC commun.
