Guía de instalación del SW0702-E

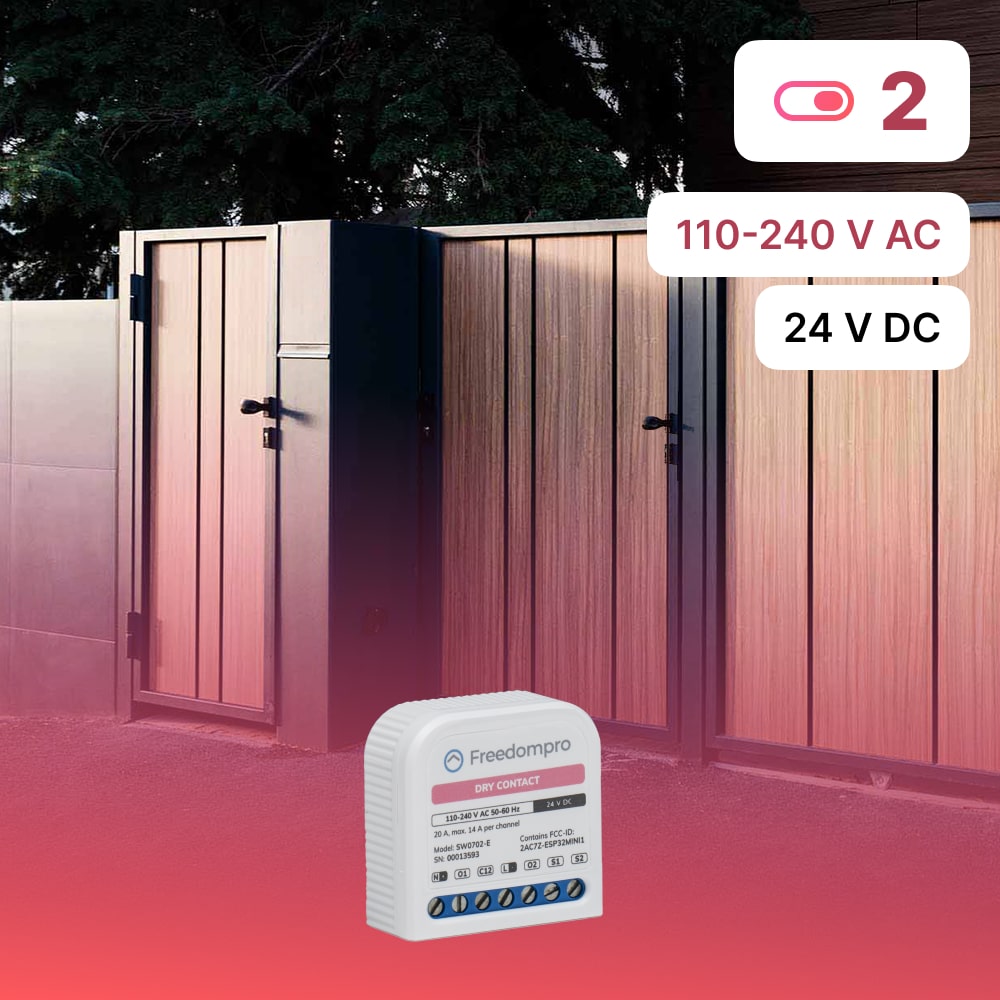

Módulo de conmutación WiFi inteligente para 2 contactos secos SW0702‑E
El SW0702‑E es un módulo WiFi ultracompacto diseñado para controlar de forma inteligente sistemas de 2 contactos limpios, como portones, garajes, sistemas de alarma, bombas o riego, mediante una app, voz o botones físicos. Se instala fácilmente en la caja de empotrar, sin modificar el sistema eléctrico.
Este modelo es compatible con interruptores/botones tradicionales, Alexa, Google Home, Apple HomeKit y Home Assistant, y te permite gestionar tu hogar dondequiera que estés, incluso a distancia. El control está siempre disponible, incluso sin conexión, mediante botones físicos.
Características técnicas
| Modelo | SW0702-E |
| Dimensiones | 18 x 42,3 x 41,5 mm |
| Instalación | Caja de empotrar 502/503 |
| Dieta | 110–240 V CA, 24 V CC o 24 V +5 % -15 % CC |
| Absorción | < 1,2 W |
| Corriente máxima | 14 A por canal máximo, 20 A en total |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Certificaciones | Materia, CE, HomeKit, Google, Alexa, Asistente de casa |
| Monitoreo del consumo | Sí, en tiempo real |
| Temperatura de funcionamiento | de -5°C a +45°C |
Cómo instalar
- Primero apague la electricidad.
- Coloque el módulo SW0702‑E en la caja detrás del interruptor o botón.

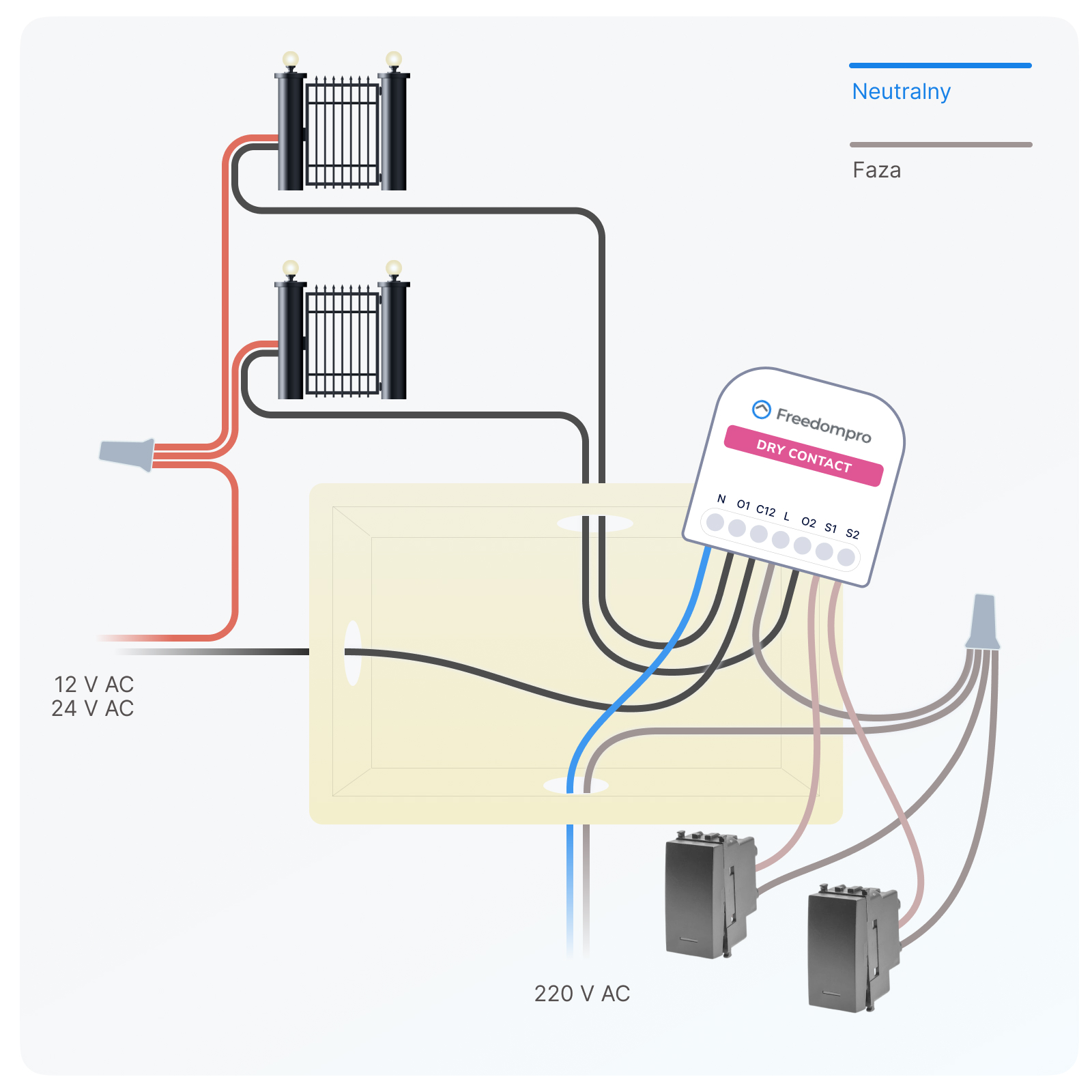

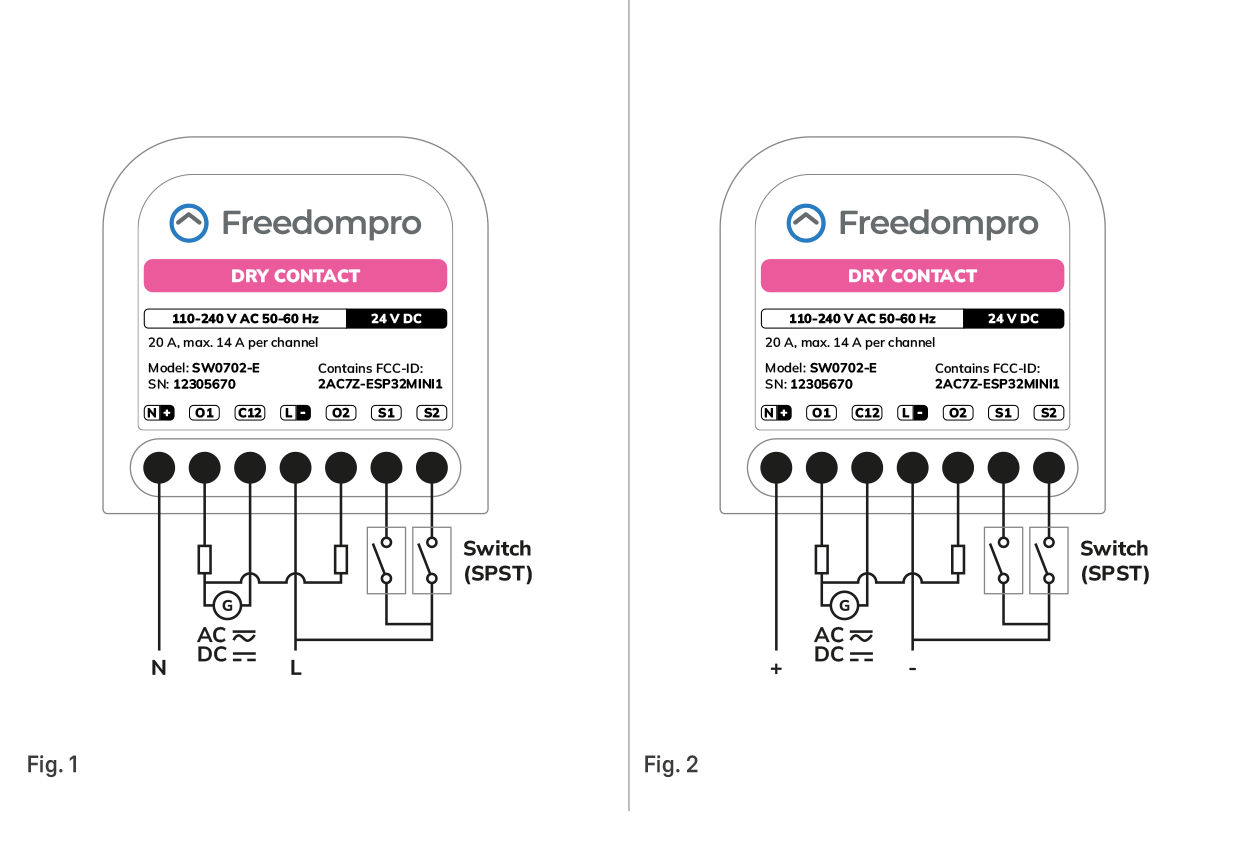

- Conecte las dos cargas de contacto limpio: terminales O1 y O2, con común en C12 como se muestra en el diagrama proporcionado.
- Conecte los botones/interruptores a las entradas correspondientes S1/S2.
- Conecte los cables de alimentación (fase y neutro o (+/–) al módulo.
- Vuelva a conectar la energía y verifique que el LED de estado esté encendido.
- Configure el módulo a través de la aplicación Freedompro Home siguiendo la guía abajo.
Notas:
El módulo debe conectarse directamente al generador de pulsos, como un motor o una cerradura, y también a los botones físicos, si están presentes.
La alimentación de la carga conectada al contacto seco puede ser diferente a la del módulo, pero debe ser la misma para ambos canales del contacto seco.
Consejo: Si no tiene experiencia con sistemas eléctricos, contrate a un profesional calificado.
