Guía de instalación del modelo WC0601-E

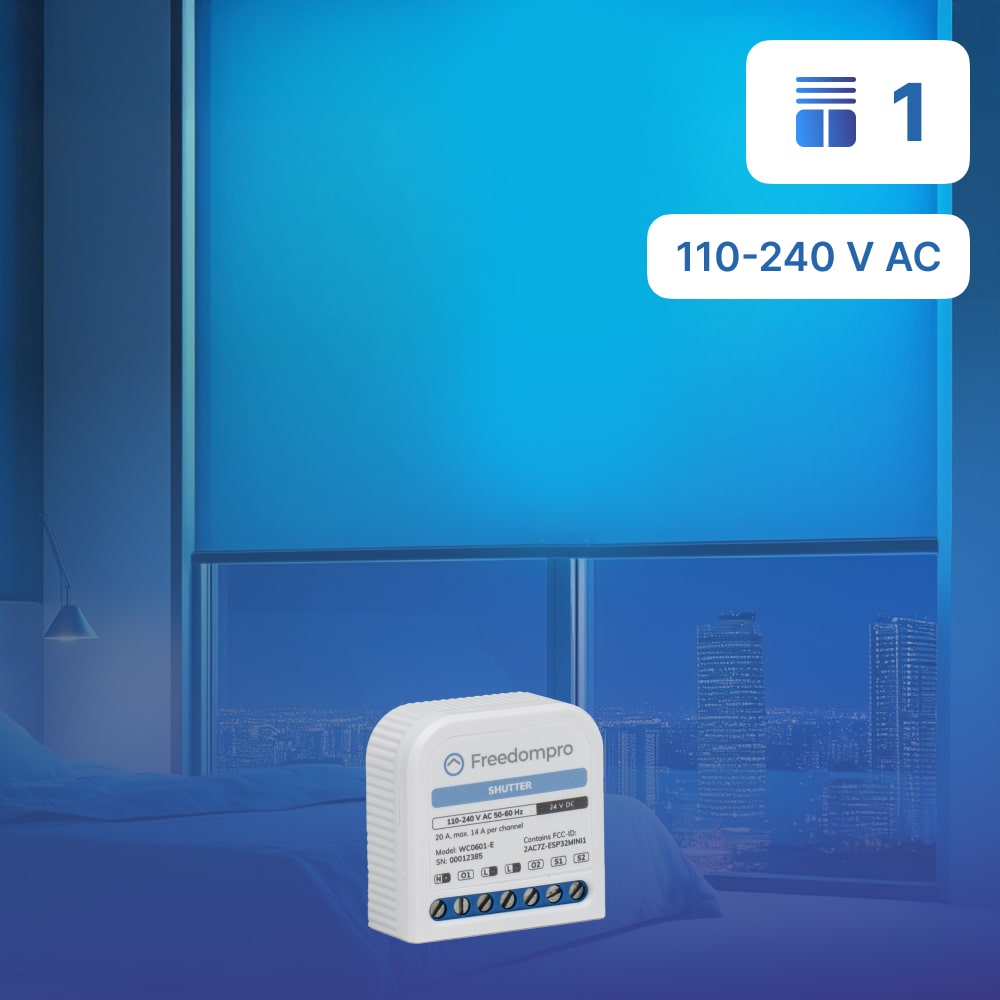

Módulo de interruptor WiFi inteligente para persiana enrollable WC0601-E
El WC0601-E es el módulo WiFi ultracompacto para controlar una persiana eléctrica o un motor de enrollado mediante una app, comandos de voz o comandos físicos. Se puede instalar directamente en una caja de empotrar (502/503) o en la caja de la persiana, sin necesidad de modificaciones.
Compatible con Matter, Apple HomeKit, Google Home, Alexa, Home Assistant y otras plataformas inteligentes. Permite control remoto, automatizaciones, gestión desde botones tradicionales, monitorización del consumo y autocalibración del interruptor de límite.
Características técnicas
| Modelo | WC0601-E |
| Dimensiones | 18 x 42,3 x 41,5 mm |
| Instalación | 502/503 caja empotrada o caja de persiana |
| Dieta | 110–240 V CA ±10 %, 50–60 Hz |
| Absorción | < 1,2 W |
| Corriente máxima | 14A |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Certificaciones | Materia, CE, HomeKit, Google, Alexa, Asistente de Hogar, SmartThings |
| Monitoreo del consumo | Sí, en tiempo real |
| Funciones inteligentes | Autocalibración, escenarios, automatizaciones, comandos de voz, control remoto |
| Temperatura de funcionamiento | de -5°C a +45°C |
Cómo instalar
- Quitar la electricidad.
- Inserte el módulo WC0601-E en la caja 502/503 detrás del control o dentro de la caja.
- Conecte el motor de la persiana a los terminales de salida arriba/abajo (O1/O2) siguiendo el diagrama.
- Conecte los botones/interruptores arriba/abajo a las entradas S1/S2.
- Conecte los cables de alimentación de fase (F) y neutro (N) al módulo.
- Vuelva a conectar la energía y verifique que el LED de estado esté encendido.
- Configure el módulo a través de la aplicación Freedompro siguiendo la guía abajo.
Notas:
El módulo es compatible con motores de 3 cables (arriba, abajo y potencia).
Para un correcto funcionamiento, luego de la instalación y emparejamiento en la aplicación Freedompro, es importante calibrar y elegir el tipo de botón antes de emparejar con otras aplicaciones.
Consejo: La integración de este componente en sistemas motorizados (persianas, toldos, etc.) se rige por la Directiva de Máquinas 2006/42/CE y requiere marcado CE, análisis de riesgos y documentación conforme. La instalación debe ser realizada por personal cualificado en seguridad de máquinas.

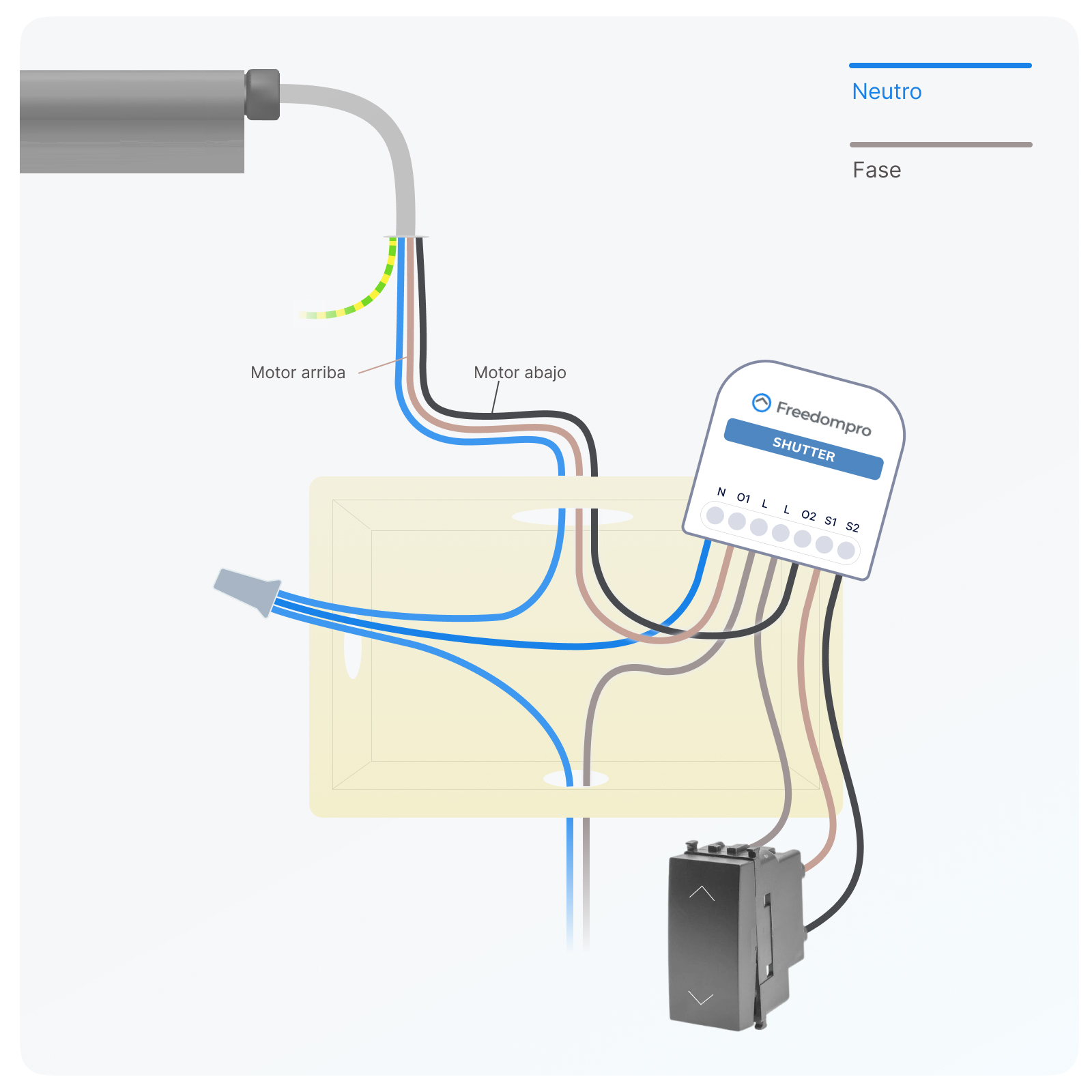

Diagrama eléctrico simplificado

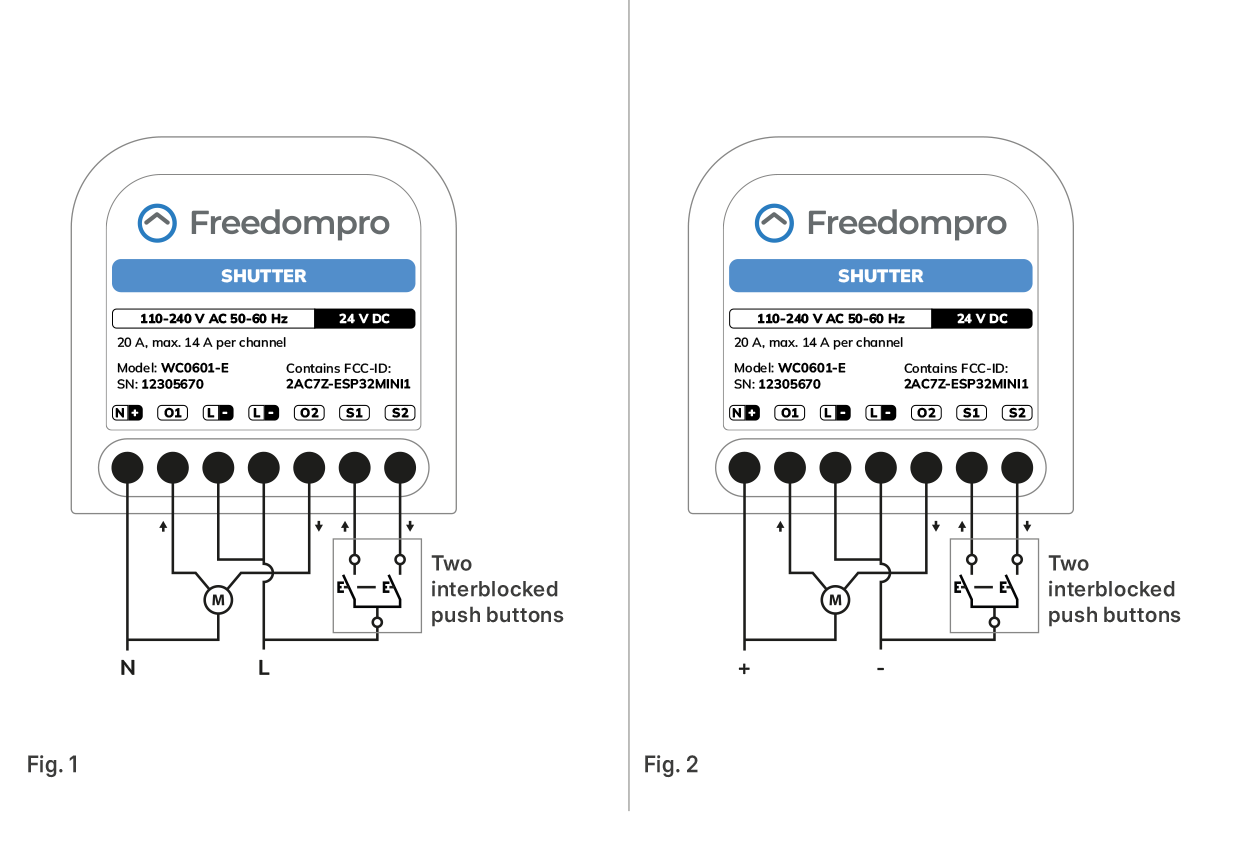

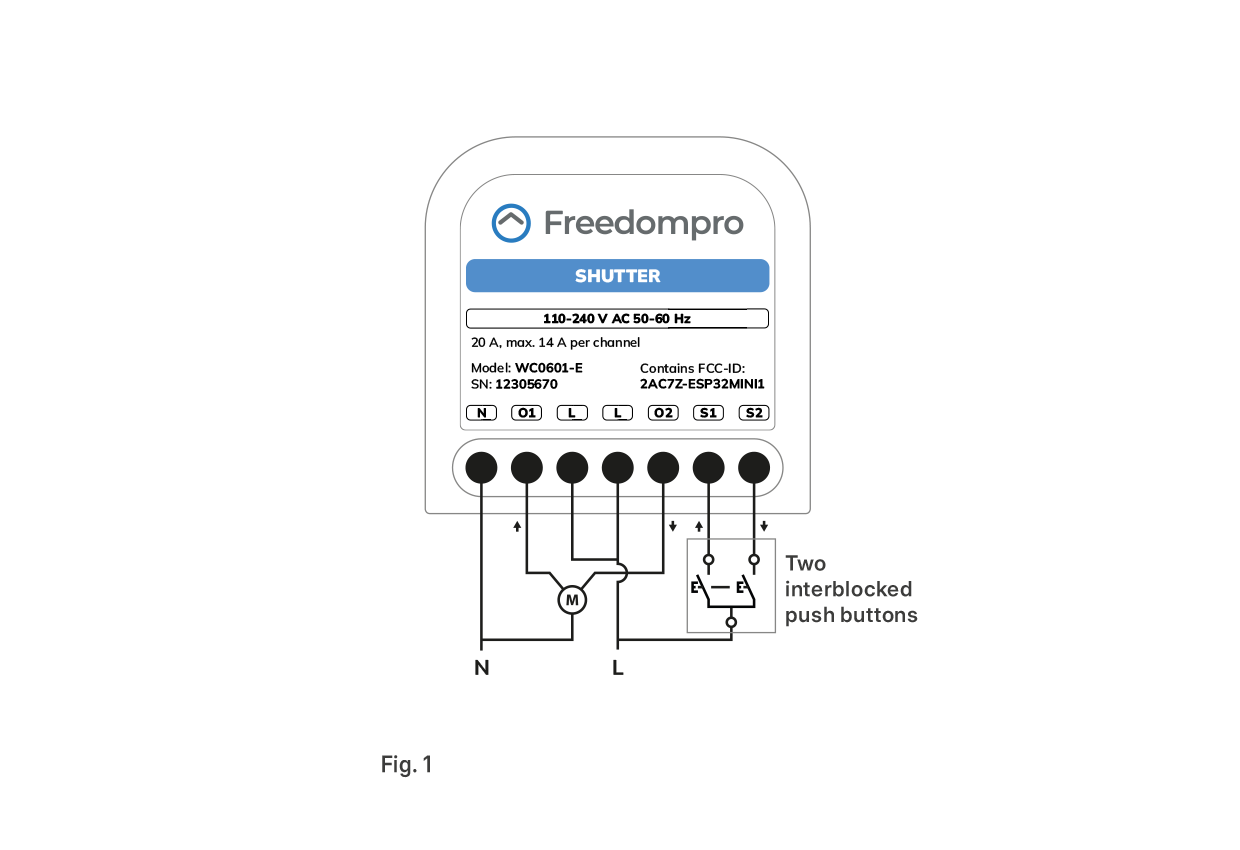

Diagrama eléctrico profesional
Información útil
Guía de configuración del módulo
- Cómo iniciar sesión en la aplicación Freedompro Home
- Cómo emparejar el módulo con la aplicación Freedompro Home
