Guía de instalación del modelo LB0104-A

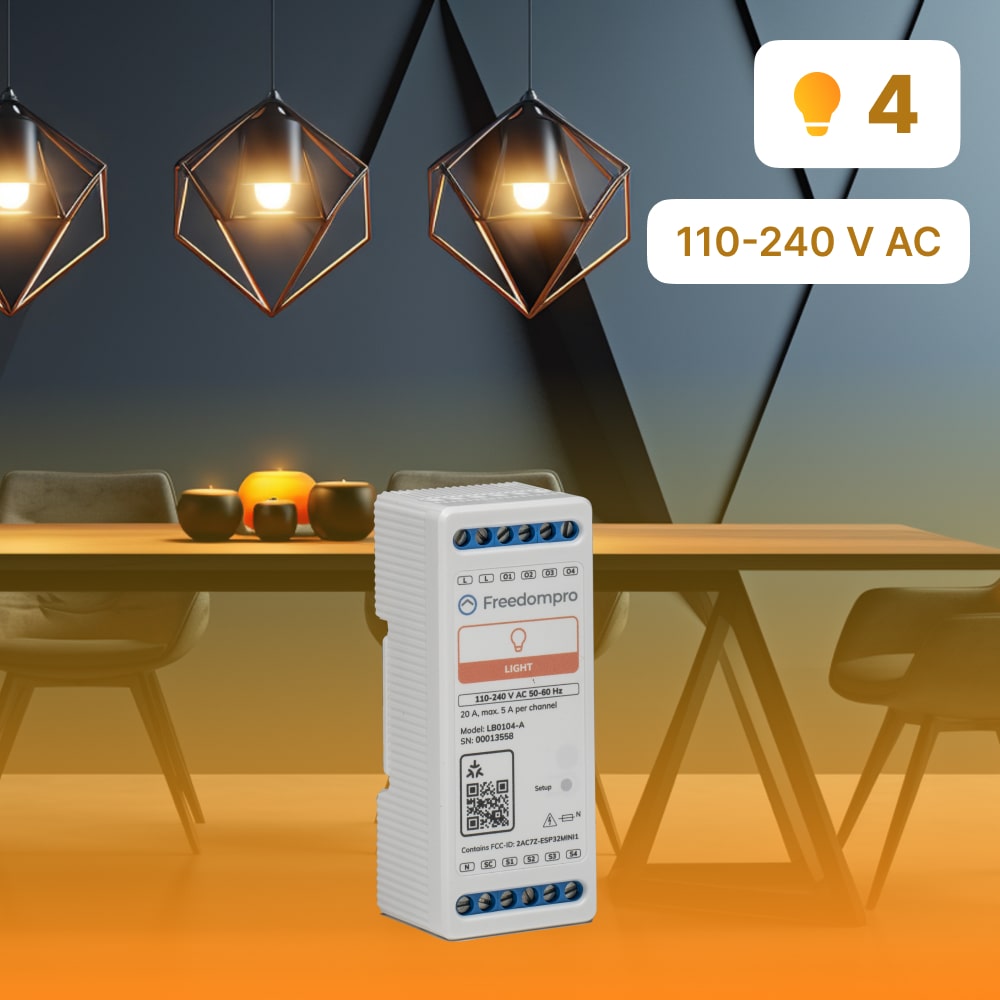

Módulo de interruptor inteligente WiFi para riel DIN de 4 luces LB0104-A
El LB0104-A es el módulo WiFi para carril DIN que permite controlar hasta 4 luces (focos, plafones, tiras LED, etc.) con una app, voz o botones físicos, dondequiera que estés. Compatible con todos los interruptores tradicionales, cuenta con la certificación Matter y se integra con Alexa, Google Home, Apple HomeKit, Home Assistant y otras plataformas inteligentes.
Gestiona y monitoriza el consumo de tus luces en tiempo real. Fácil instalación en la caja de conexiones, sin modificar el sistema eléctrico existente. Fiable incluso sin conexión: si falla internet, puedes seguir usando los botones físicos sin problemas.
Características técnicas
| Modelo | LB0104-A |
| Dimensiones | 33 x 36 x 90 mm |
| Peso | 92 gramos |
| Instalación | Carril DIN (caja de conexiones) |
| Dieta | 110–240 V CA ±10 %, 50–60 Hz |
| Absorción | < 2,5 W |
| Corriente máxima | 20 A (máximo 5 A por canal) |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Bluetooth | Sí |
| Certificaciones | Materia, CE |
| Monitoreo del consumo | Sí, en tiempo real |
| Temperatura de funcionamiento | de -5°C a +45°C |
Cómo instalar
- Desconecte la fuente de alimentación.
- Instale el módulo LB0104-A en un riel DIN, dentro de la caja de conexiones.

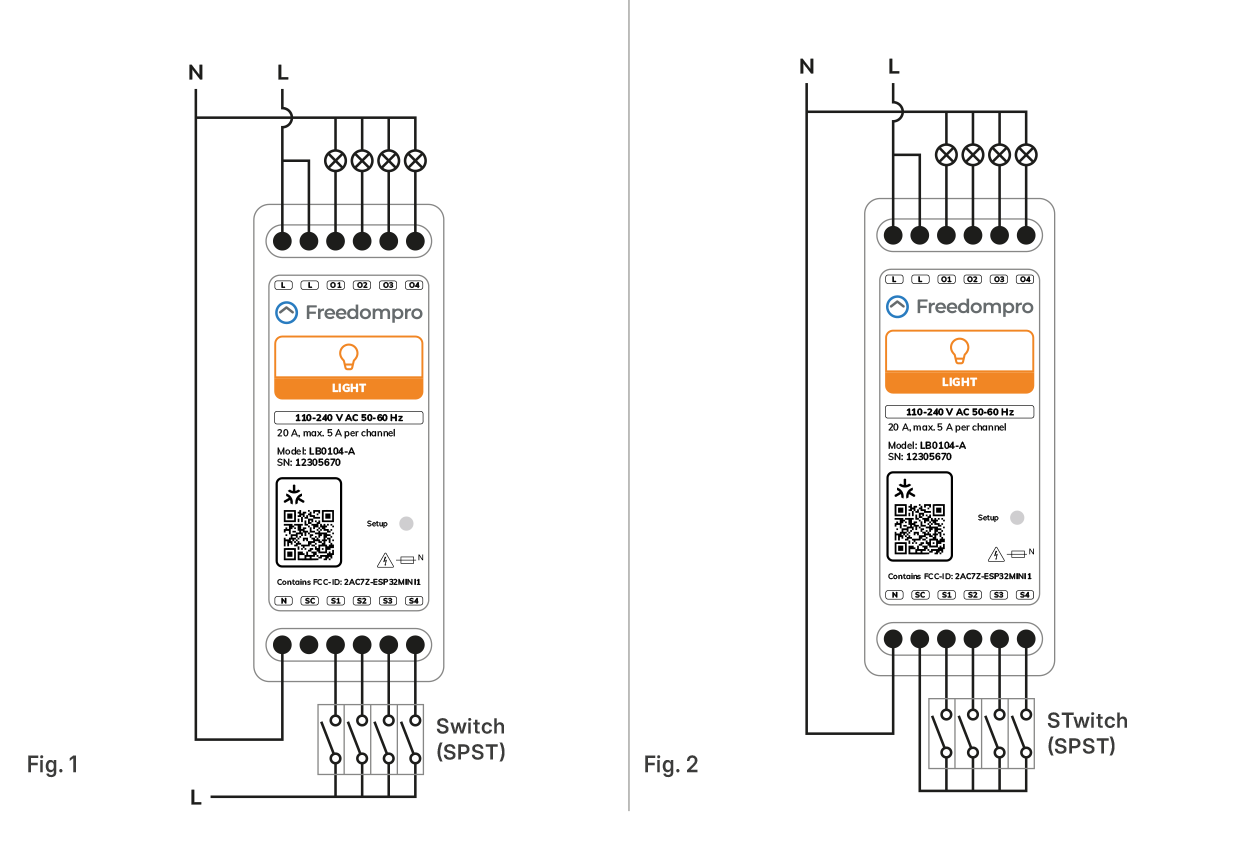

- Conecte los cables de las 4 luces (O1/O2/O3/O4) a los terminales de salida como se muestra en el diagrama proporcionado.
Conecte los botones/interruptores a las entradas correspondientes S1/S2/S3/S4.
- Conecte los cables de alimentación de fase (F) y neutro (N) al módulo.
- Vuelva a conectar la energía y verifique que el LED de estado esté encendido.
- Configure el módulo a través de la aplicación Freedompro siguiendo la guía abajo.
Notas:
La conexión de retorno del botón se puede conectar al terminal de fase F o al SC común.
