Guía de instalación del LB0801-F

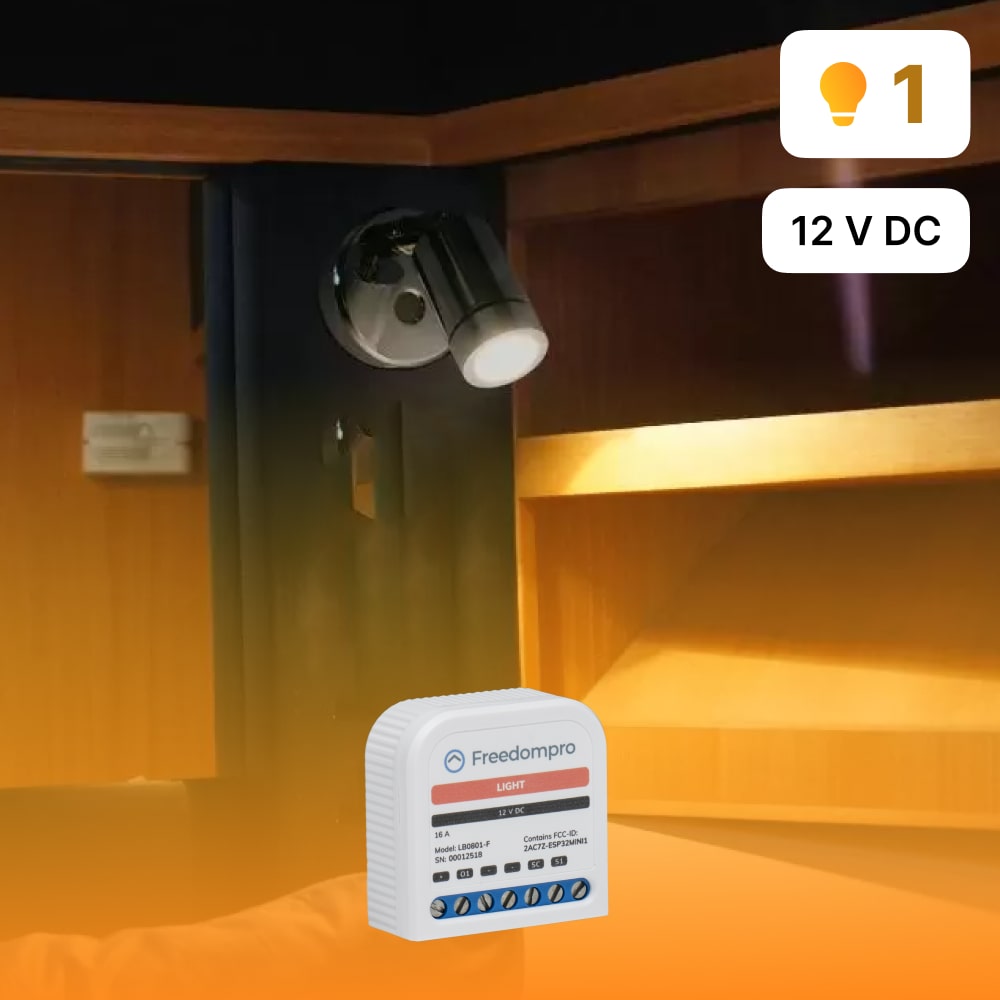

Módulo de interruptor WiFi inteligente para 1 luz LB0801‑F
El LB0801‑F Es el módulo WiFi ultracompacto diseñado para controlar un punto de luz (lámpara, foco, tira LED, plafón) de forma inteligente mediante una app, voz o botones físicos. Se instala fácilmente en la caja de empotrar, sin modificar la instalación eléctrica.
Este modelo es compatible con interruptores/botones tradicionales, Alexa, Google Home, Apple HomeKit, Home Assistant y otras plataformas inteligentes. Te permite controlar tus luces dondequiera que estés, incluso de forma remota. El control está siempre disponible, incluso sin conexión, mediante botones físicos.
Características técnicas
| Modelo | LB0801-F |
| Dimensiones | 18 x 42,3 x 41,5 mm |
| Instalación | Caja de empotrar 502/503 |
| Dieta | 12 V +5 % -15 % CC |
| Absorción | < 1,2 W |
| Corriente máxima | 16 A |
| Wi-Fi | IEEE 802.11 b/g/n (2,4 GHz) |
| Certificaciones | Materia, CE, HomeKit, Google, Alexa, Asistente de casa |
| Monitoreo del consumo | Sí, en tiempo real |
| Temperatura de funcionamiento | de -5°C a +45°C |
Cómo instalar
- Desconecte la fuente de alimentación.
- Inserte el módulo LB0801‑F en la caja empotrada (detrás del botón/interruptor).
- Conecte el cable de luz al terminal de salida O1 como se muestra en el diagrama proporcionado.
- Conecte el botón/interruptor a la salida S1.
- Conecte los cables de alimentación (+/– respetando la polaridad) al módulo.
- Vuelva a conectar la energía y verifique que el LED de estado esté encendido.
- Configure el módulo a través de la aplicación Freedompro siguiendo la guía abajo.
Consejo: Si no tiene experiencia con sistemas eléctricos, contrate a un profesional calificado.
