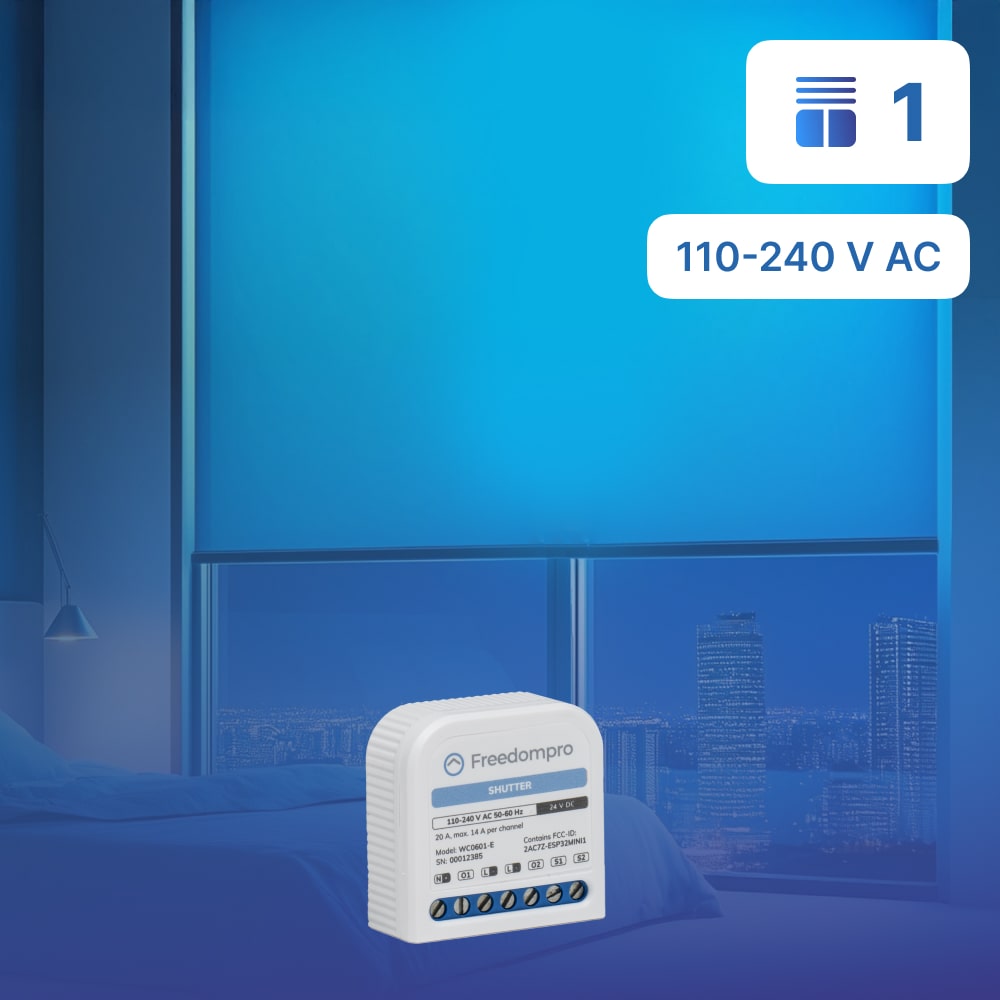

Smartes WiFi-Schaltmodul für 1 Rollladen WC0601-E

WC0601-E ist das ultrakompakte WLAN-Modul zur Steuerung eines elektrischen Rollladen- oder Rollladenmotors per App, Sprache oder physischen Befehlen. Es kann ohne invasive Eingriffe direkt in eine Unterputzdose (502/503) oder in den Rollladenkasten eingebaut werden.

Kompatibel mit Matter, Apple HomeKit, Google Home, Alexa, Home Assistant und anderen intelligenten Plattformen. Ermöglicht Fernsteuerung, Automatisierungen, Verwaltung über herkömmliche Tasten, Verbrauchsüberwachung und Selbstkalibrierung des Endschalters.

Technische Eigenschaften

Modell WC0601-E
Maße 18 x 42,3 x 41,5 mm
Installation 502/503 Einbaukasten bzw. Rollladenkasten
Diät 110–240 V AC ±10 %, 50–60 Hz
Absorption < 1,2 W
Maximaler Strom 14A
W-lan IEEE 802.11 b/g/n (2,4 GHz)
Zertifizierungen Matter, CE, HomeKit, Google, Alexa, Home Assistant, SmartThings
Verbrauchsüberwachung Ja, in Echtzeit
Smarte Funktionen Selbstkalibrierung, Szenarien, Automatisierungen, Sprachbefehle, Fernbedienung
Betriebstemperatur von -5°C bis +45°C

So installieren Sie

  1. Schalten Sie den Strom ab.
  2. Stecken Sie das Modul WC0601-E in die Box 502/503 hinter der Steuerung bzw. in die Box.
  3. Schließen Sie den Rollladenmotor gemäß dem Diagramm an die Auf-/Ab-Ausgangsklemmen (O1/O2) an.
  4. Schließen Sie die Auf-/Ab-Tasten/Schalter an die Eingänge S1/S2 an.
  5. Schließen Sie die Phasen- (F) und Neutralleiter (N) an das Modul an.
  6. Schließen Sie die Stromversorgung wieder an und vergewissern Sie sich, dass die Status-LED leuchtet.
  7. Richten Sie das Modul über die Freedompro-App ein, indem Sie dem Assistenten folgen.

Hinweise:

Das Modul ist mit 3-Leiter-Motoren (Auf, Ab und Strom) kompatibel.

Für einen ordnungsgemäßen Betrieb ist es nach der Installation und Kopplung in der Freedompro-App wichtig, vor der Kopplung mit anderen Apps eine Kalibrierung durchzuführen und den Tastentyp auszuwählen.

Tipp: Die Integration dieser Komponente in motorisierte Systeme (Rollläden, Markisen etc.) fällt unter die Maschinenrichtlinie 2006/42/EG und erfordert eine CE-Kennzeichnung, eine Risikoanalyse und eine konforme Dokumentation. Die Installation muss von Fachpersonal für Maschinensicherheit durchgeführt werden.

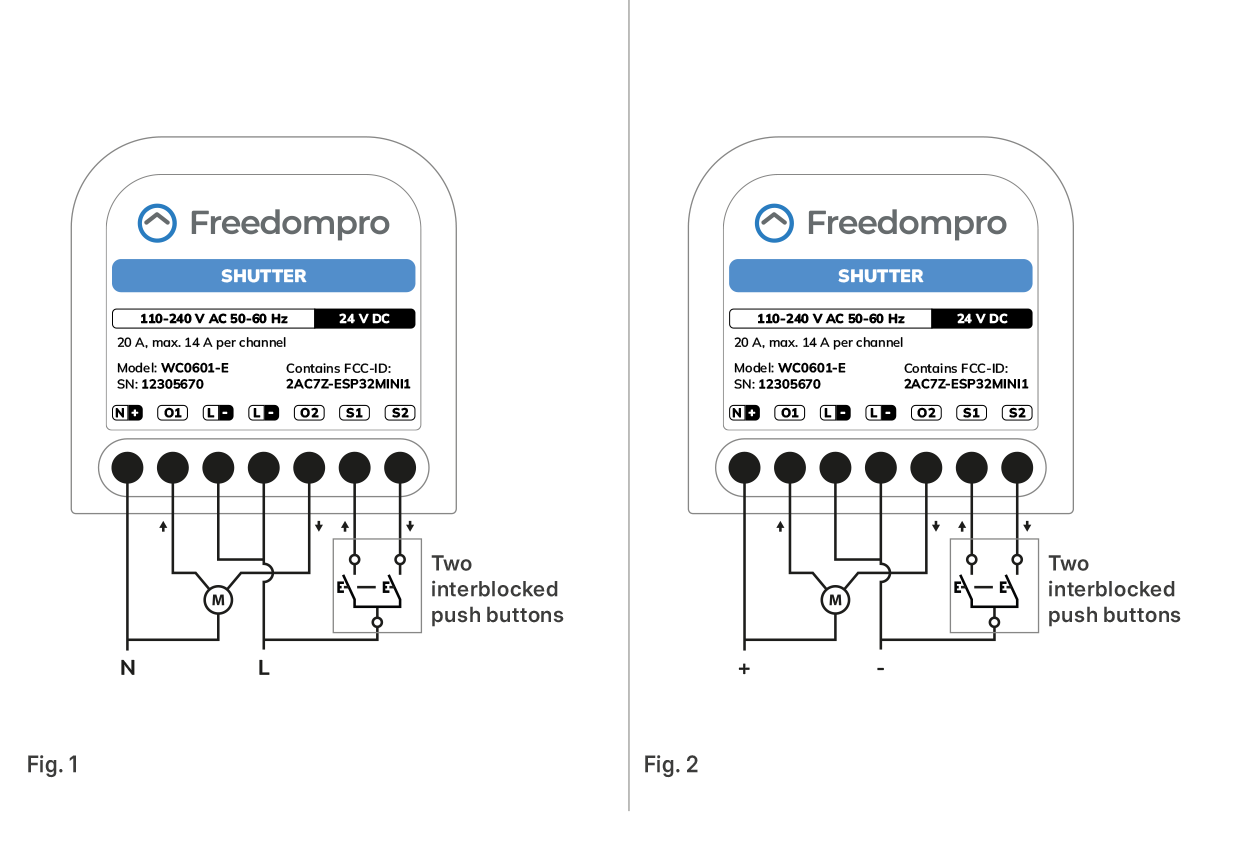

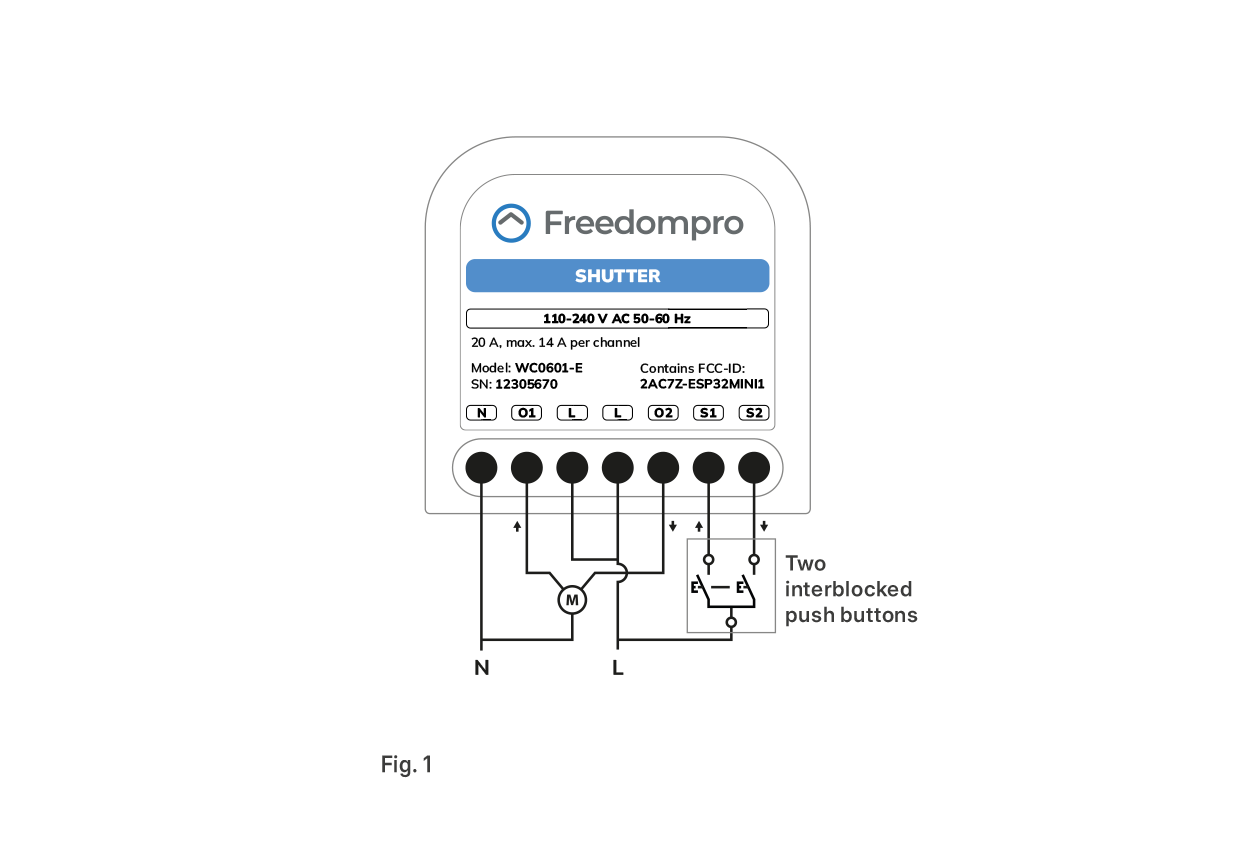

Vereinfachtes elektrisches Diagramm

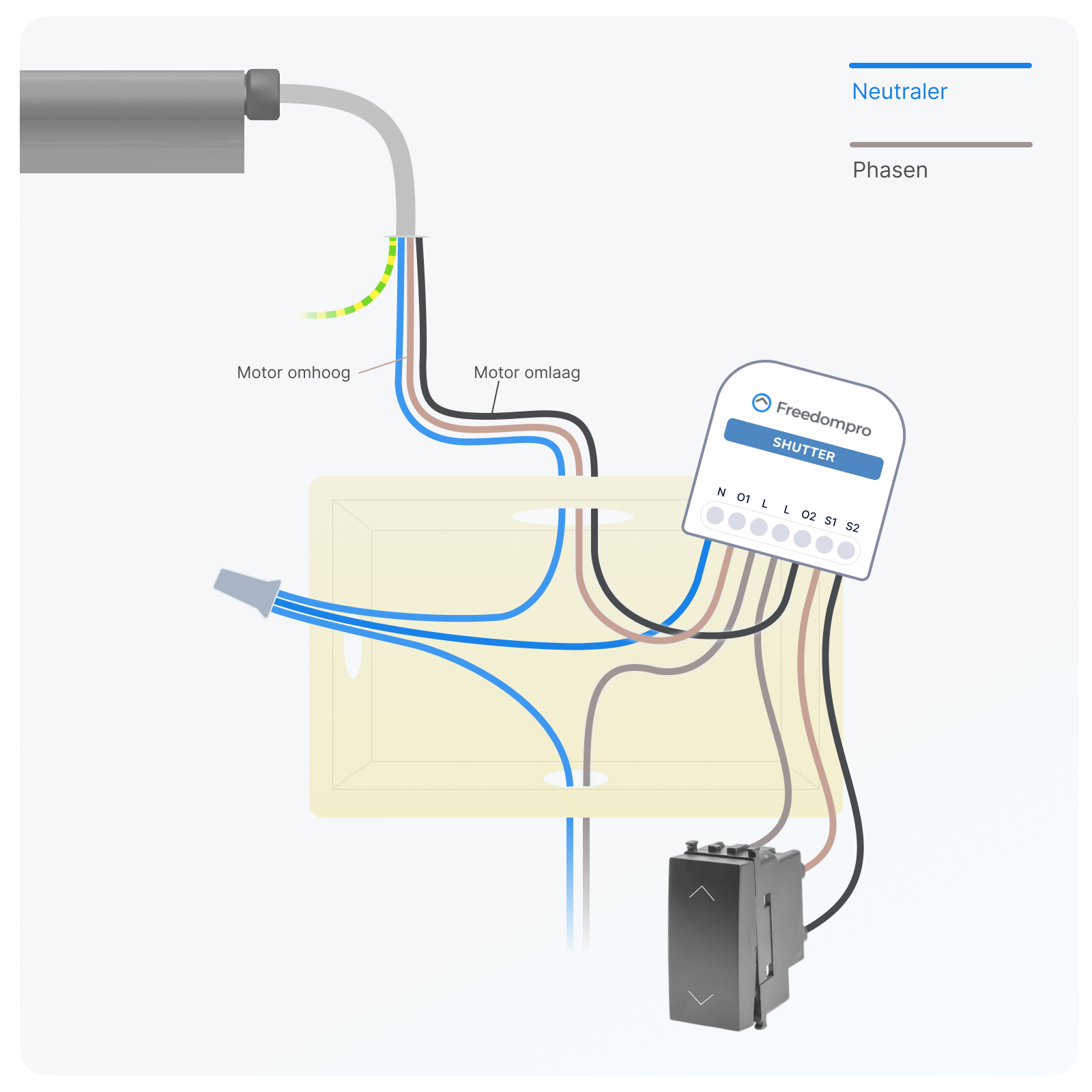

Professioneller elektrischer Schaltplan

Nützliche Informationen

  1. Setzen Sie das Modul zurück
  2. Bedeutung der Status-LED

Handbuch zur Modulkonfiguration

  1. So melden Sie sich bei der Freedompro Home-App an
  2. So koppeln Sie das Modul mit der Freedompro Home-App​

Zubehör-Setup-Anleitung

  3. So ändern Sie die Richtung der Wand- oder Rollladensteuerung
