Smartes WiFi-Schaltmodul für 2 Trockenkontakte SW0702‑E

Das SW0702‑E ist ein ultrakompaktes WLAN-Modul, das die Steuerung von 2 sauberen Kontakten wie Toren, Garagen, Alarmanlagen, Pumpen oder Bewässerungsanlagen intelligent per App, Sprache oder physischen Tasten ermöglicht. Es lässt sich einfach in die Unterputzdose einbauen, ohne die elektrische Anlage zu verändern.

Dieses Modell ist kompatibel mit: herkömmlichen Schaltern/Tastern, Alexa, Google Home, Apple HomeKit und Home Assistant und ermöglicht Ihnen die Steuerung Ihres Zuhauses, egal wo Sie sind, auch aus der Ferne. Die Steuerung ist jederzeit verfügbar, auch offline über physische Tasten.

Technische Eigenschaften

Modell SW0702-E
Maße 18 x 42,3 x 41,5 mm
Installation Unterputzdose 502/503
Diät 110–240 V AC, 24 V DC oder 24 V +5 % –15 % DC
Absorption < 1,2 W
Maximaler Strom 14 A pro Kanal max., 20 A insgesamt
W-lan IEEE 802.11 b/g/n (2,4 GHz)
Zertifizierungen Matter, CE, HomeKit, Google, Alexa, Home Assistant
Verbrauchsüberwachung Ja, in Echtzeit
Betriebstemperatur von -5°C bis +45°C

So installieren Sie

  1. Schalten Sie zuerst den Strom ab .
  2. Platzieren Sie das Modul SW0702‑E in der Box hinter dem Schalter oder Taster.
  3. Schließen Sie die beiden sauberen Kontaktlasten an: Klemmen O1 und O2, mit gemeinsamem Anschluss an C12, wie im bereitgestellten Diagramm gezeigt.
  4. Schließen Sie die Taster/Schalter an die entsprechenden Eingänge S1/S2 an.
  5. Schließen Sie die Stromkabel (Phase und Neutralleiter oder (+/–) an das Modul an.
  6. Schließen Sie die Stromversorgung wieder an und vergewissern Sie sich, dass die Status-LED leuchtet.
  7. Richten Sie das Modul über die Freedompro Home-App ein, indem Sie dem Assistenten folgen.
Hinweise:
Das Modul sollte direkt mit dem Impulsgeber, beispielsweise einem Motor oder einem Schloss, und auch mit den physischen Tasten, falls vorhanden, verbunden werden.
Die Stromversorgung der an den Trockenkontakt angeschlossenen Last kann sich von der des Moduls unterscheiden, muss jedoch für beide Kanäle des Trockenkontakts gleich sein.
Tipp: Wenn Sie keine Erfahrung mit elektrischen Anlagen haben, beauftragen Sie einen qualifizierten Fachmann.

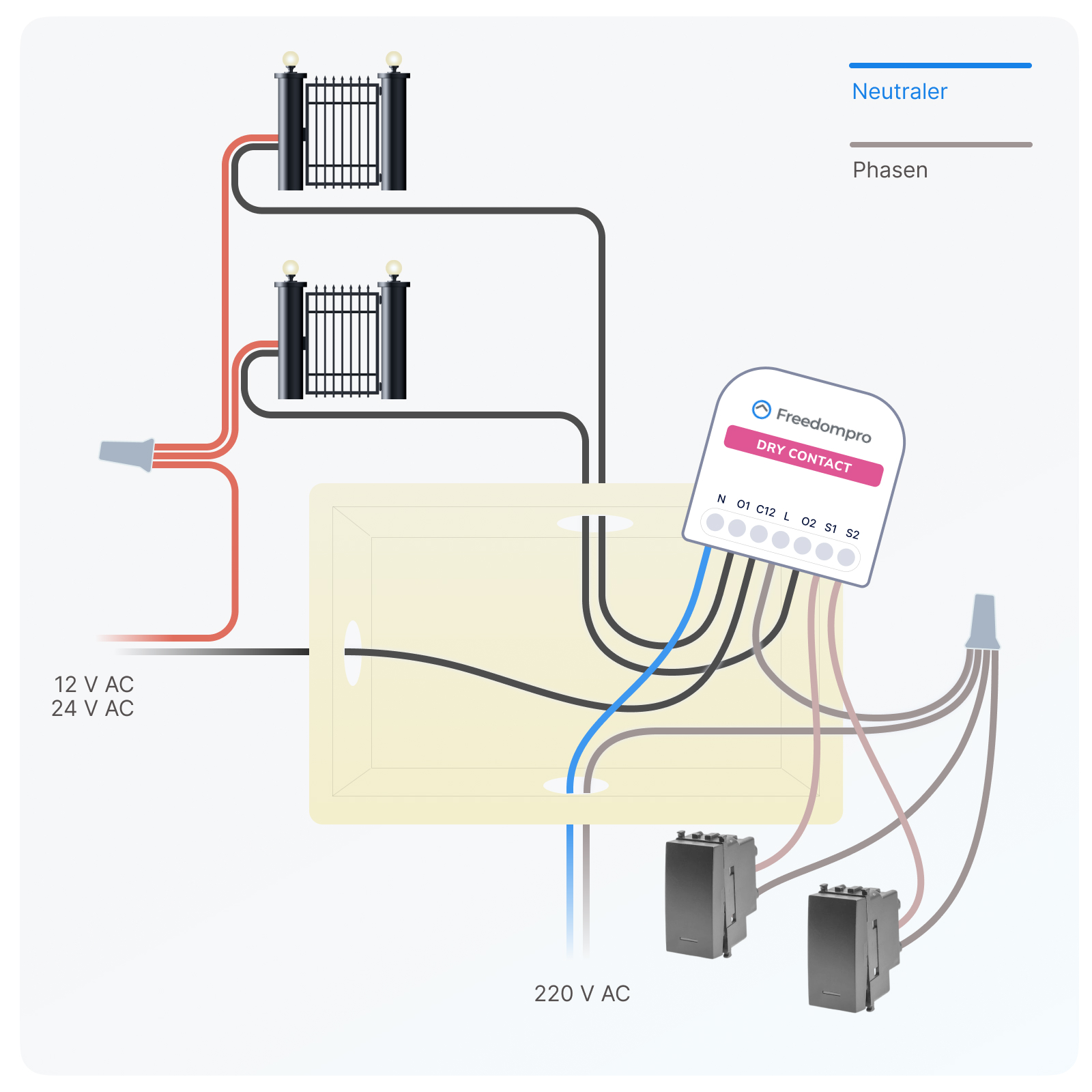

Vereinfachtes elektrisches Diagramm

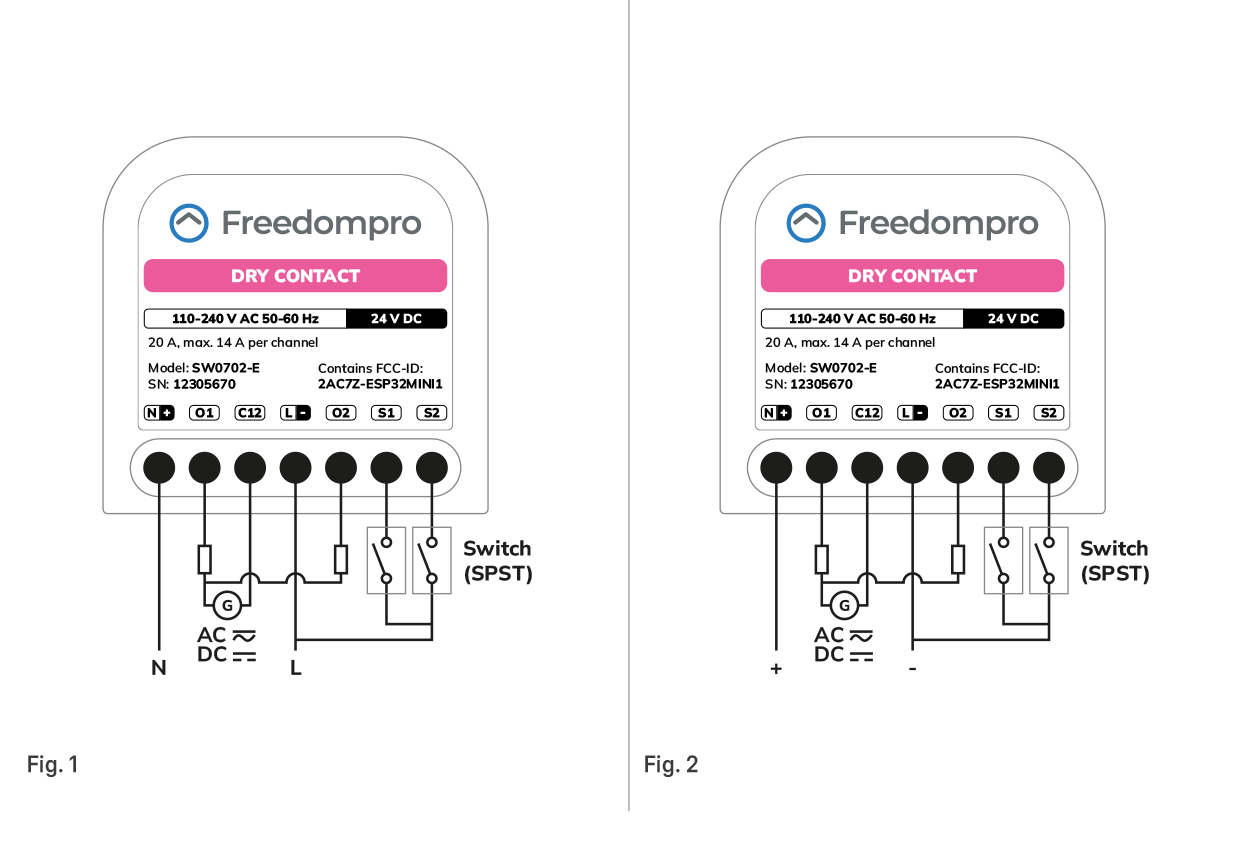

Professioneller elektrischer Schaltplan

Zubehör-Setup-Anleitung

  1. So wählen Sie den Schaltflächentyp aus
  2. So stellen Sie die automatische Abschaltung des sauberen Kontakts ein
