LB0801-F Installationsanleitung
Smartes WiFi-Schaltmodul für 1 Leuchte LB0801‑F
Der LB0801‑F ist das ultrakompakte WiFi-Modul, das die intelligente Steuerung eines Lichtpunkts (Lampe, Strahler, LED-Streifen, Deckenleuchte) per App, Sprache oder Tasten ermöglicht. Es lässt sich einfach in die Unterputzdose einbauen, ohne die elektrische Anlage zu verändern.
Dieses Modell ist kompatibel mit: herkömmlichen Schaltern/Tastern, Alexa, Google Home, Apple HomeKit und Home Assistant sowie anderen Smart-Plattformen. Damit können Sie Ihre Beleuchtung überall und auch aus der Ferne steuern. Die Steuerung ist auch offline über physische Tasten jederzeit möglich.
Technische Eigenschaften
| Modell | LB0801-F |
| Maße | 18 x 42,3 x 41,5 mm |
| Installation | Unterputzdose 502/503 |
| Diät | 12 V +5 % -15 % Gleichstrom |
| Absorption | < 1,2 W |
| Maximaler Strom | 16 A |
| W-lan | IEEE 802.11 b/g/n (2,4 GHz) |
| Zertifizierungen | Matter, CE, HomeKit, Google, Alexa, Home Assistant |
| Verbrauchsüberwachung | Ja, in Echtzeit |
| Betriebstemperatur | von -5°C bis +45°C |
So installieren Sie
- Trennen Sie die Stromversorgung.
- Setzen Sie das Modul LB0801‑F in die Unterputzdose (hinter dem Taster/Schalter) ein.

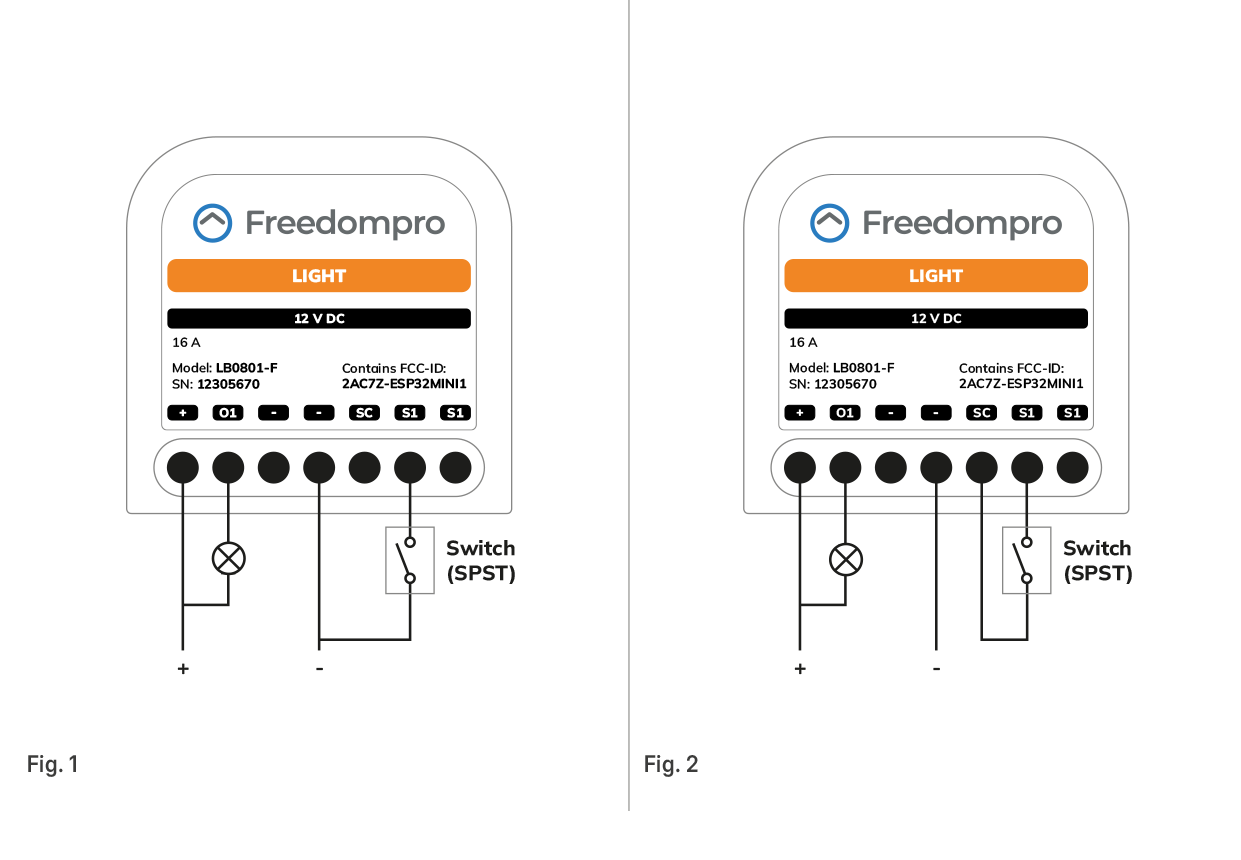

- Schließen Sie das Lichtkabel an den Ausgangsanschluss O1 an, wie in der beigefügten Abbildung gezeigt.
- Schließen Sie den Taster/Schalter an den Ausgang S1 an.
- Schließen Sie die Stromkabel (+/–) unter Beachtung der Polarität an das Modul an.
- Schließen Sie die Stromversorgung wieder an und vergewissern Sie sich, dass die Status-LED leuchtet.
- Richten Sie das Modul über die Freedompro-App ein, indem Sie dem Assistenten folgen.
Tipp: Wenn Sie keine Erfahrung mit elektrischen Anlagen haben, beauftragen Sie einen qualifizierten Fachmann.
